図脳CADでは、線種・幅・色を表現する方法として、次の2通りの方法があります。
A：図形ごとに持っている属性（線種・幅・色）で作図（および表示）する⇒[図形線種][図形幅][図形色]
B：レイヤごとに設定している属性（線種・幅・色）で作図（および表示）する⇒[レイヤ線種][レイヤ幅][レイヤ色]
[図形色][図形幅][図形線種]と[レイヤ色][レイヤ幅][レイヤ線種]の設定は、作図を始める前にどちらの方法で作図（および表示）するかを決める必要があります。
作図途中でこの設定を変えることはできますが、「図形が持っている図形の属性」と「その図形が作図されているレイヤの属性」が異なる場合には、線種・幅・色が変わってしまいます。
したがって、最初にどちらの方法で作図するかを決めて作図を始めた後は、この設定を変えることは基本的にはありません。
上記Bの設定にした場合（[図形線種][図形幅][図形色]に設定した場合）

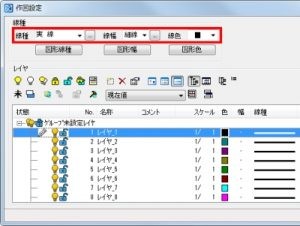

[図形線種][図形幅][図形色]に設定した場合は、[作図切替]ツールバーで線種・幅・色を選択して作図します。
1つのレイヤの中で複数の線種・幅・色を使用できます。
- 図脳RVコンバータPRO Ver.3の場合は[標準・表示ツールバー]、図脳RVコンバータ5の場合は[入力切替]ツールバーになります。
上記Aの設定にした場合（[レイヤ線種][レイヤ幅][レイヤ色]に設定した場合）

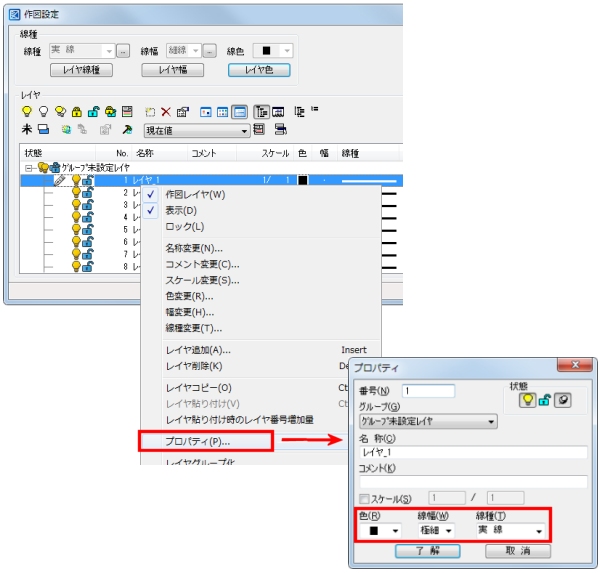

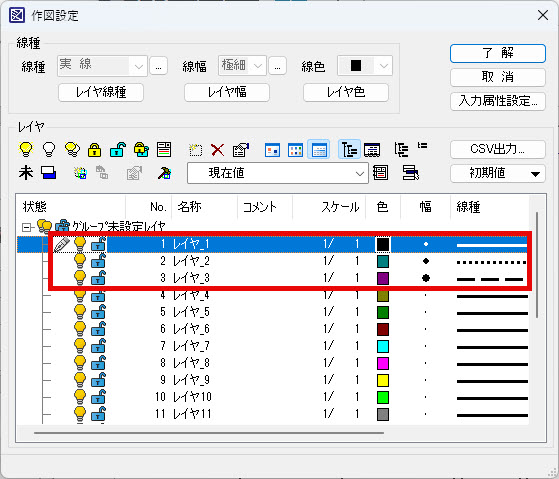

[レイヤ線種][レイヤ幅][レイヤ色]に設定した場合は、多機能ビューの[作図レイヤ]タブ、または[設定]-[作図設定]コマンドでレイヤごとに線種・幅・色を設定し（レイヤを右クリックして[プロパティ]をクリックすると表示される[プロパティ]ダイアログボックスで設定します）、作図レイヤ
を変更しながら作図します。
レイヤごとに設定するので、1つのレイヤの中で複数の線種・幅・色を使用することはできません。
どちらの方法で作図（および表示）するか（[図形線種][図形幅][図形色]と[レイヤ線種][レイヤ幅][レイヤ色]の切り替え）は、[作図設定]コマンドで行います。
- [設定]-[作図設定]コマンドをクリックします。
- [作図設定]ダイアログボックスが表示されます。

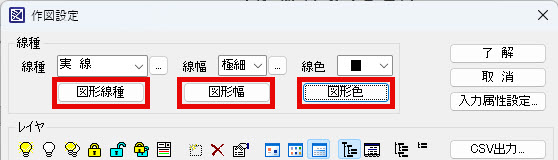

図形ごとに持っている属性（線種・幅・色）で作図（および表示）する場合は、[線種]欄のボタンを押して[図形線種][図形幅][図形色]に切り替えます。

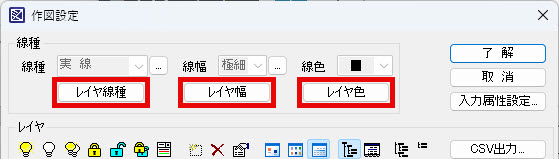

レイヤごとに設定している属性（線種・幅・色）で作図（および表示）する場合は、[線種]欄のボタンを押して[レイヤ線種][レイヤ幅][レイヤ色]に切り替えます。
- [了解]ボタンを押します。

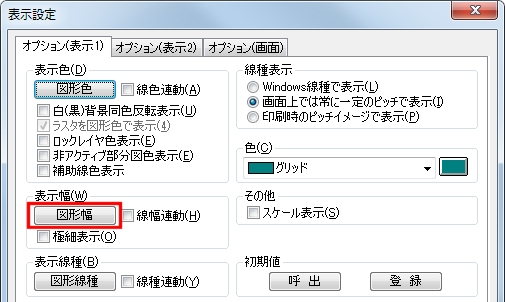

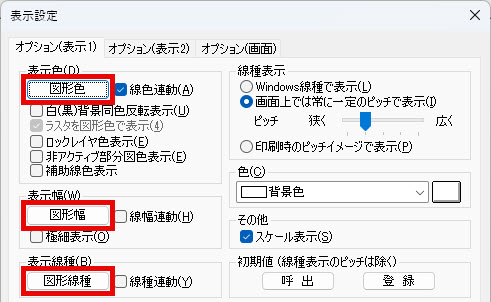

- [図形線種][図形幅][図形色]と[レイヤ線種][レイヤ幅][レイヤ色]の切り替えは、[作図設定]コマンドだけではなく、[表示]-[表示設定]コマンドで行うこともできます。
- たとえばレイヤごとに設定している色（[レイヤ色]）で作図している中で、（[図形色]のように）1つのレイヤの中の特定の図形の色だけを個別に変更するなど、[レイヤ色]と[図形色]を1つの図面の中で混在させることはできません。また、レイヤごとに[レイヤ色]にするか[図形色]にするかを設定することはできません。図面ごとの設定になります。線種や線幅についても同様です。
- 初期の設定では、1つのレイヤの中で色々な線種・幅を使用できるように[図形線種][図形幅]、異なるレイヤで作図されていることが分かりやすいように[レイヤ色]に設定されています。
- 設定した内容を、図脳RAPID/PROを起動したときや、新規に図面を作成したときにも引き続き使用したい場合は、[作図設定]ダイアログボックス（または[表示設定]ダイアログボックス）で、[初期値]欄の[登録]ボタンを押して、「初期値登録」を行います。（[設定]-[環境設定]コマンドの[ファイル]の[初期値ファイル]で指定されている初期値ファイルに上書き保存します）
