色/線幅/線種を選択する一覧がグレーになり、選択できない状態になっている

図脳CADでは、色/線幅/線種について、以下2通りの作図(および表示)方法があります。

A.レイヤごとの色/線幅/線種で作図(および表示)する
B.図形要素ごとの色/線幅/線種で作図(および表示)する

[作図切替]ツールバーの中にある[色][線幅][線種]を選択するための一覧【図-1】は、上記Bの設定になっている場合にのみ使用できます。どちらの方法で作図(および表示)するかは、次の方法で設定できます。

(例:図形ごとの線幅で作図および表示したい場合-線幅が作図時と異なって表示されるケース)

  1. [表示]-[表示設定]コマンドをクリックします。
  2. [表示設定]ダイアログボックスが表示されます。[オプション(表示1)]タブをクリックします。

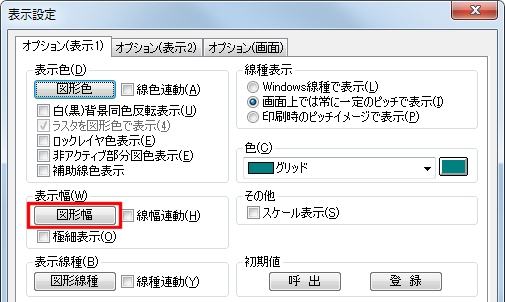

  3. [表示幅]欄の[レイヤ幅]ボタンを押して[図形幅]に切り替えます。【図-2】
  4. [了解]ボタンを押します。

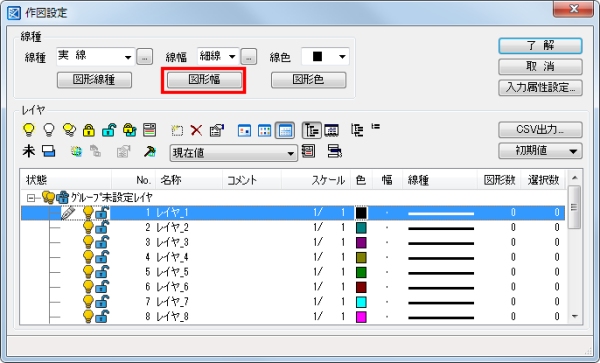

同様の切り替え操作を、[設定]-[作図設定]コマンドでも行えます。【図-3】



画像一覧

【図-1】
【図-2】
【図-3】
