色/線幅/線種が作図時と異なって表示される

図脳RAPID/PROでは、線種・幅・色を表現する方法として、次の2通りの方法があります。

A:図形ごとに持っている属性(色/線幅/線種)で作図(および表示)する⇒[図形〇〇]
B:レイヤごとに設定している属性(色/線幅/線種)で作図(および表示)する⇒[レイヤ〇〇]

上記Bの設定にした場合

[作図切替]ツールバーで色/線幅/線種を選択して作図します。
1つのレイヤの中で複数の色/線幅/線種を使用できます。

上記Aの設定にした場合

多機能ビューの[作図レイヤ]タブ、または[設定]-[作図設定]コマンドで
レイヤごとに色/線幅/線種を設定し、作図レイヤを変更しながら作図します。
レイヤごとに設定するので、1つのレイヤの中で複数の色/線幅/線種を使用することはできません。

どちらの方法で作図(および表示)するかは、次の方法で設定します。

(例:図形ごとの線色で作図したい場合/線色が作図時と異なって表示される場合)

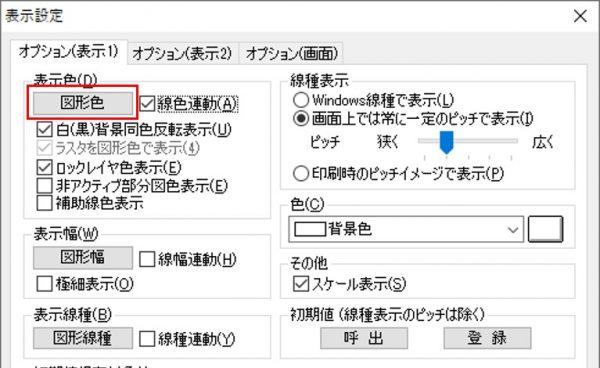

  1. [表示]-[表示設定]コマンドをクリックします。
  2. [表示設定]ダイアログボックスが表示されます。
    [オプション(表示1)]タブをクリックします。
  3. [表示色]欄の[レイヤ色]ボタンを押して[図形色]に切り替えます。
  4. [了解]ボタンを押します。

同様の切り替え操作を、[設定]-[作図設定]コマンドでも行えます。

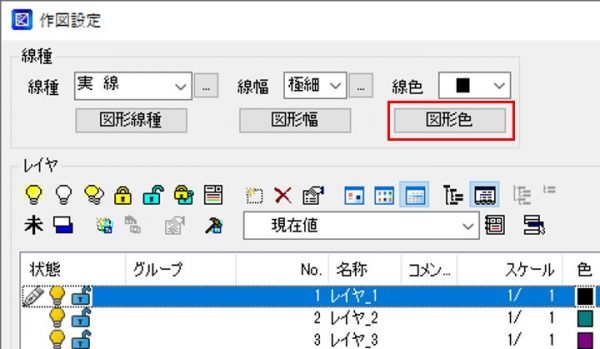

  1. [設定]-[作図設定]コマンドをクリックします。
  2. [作図設定]ダイアログボックスが表示されます。
    [線種]欄の[レイヤ色]ボタンを押して[図形色]に切り替えます。
  3. [了解]ボタンを押します。

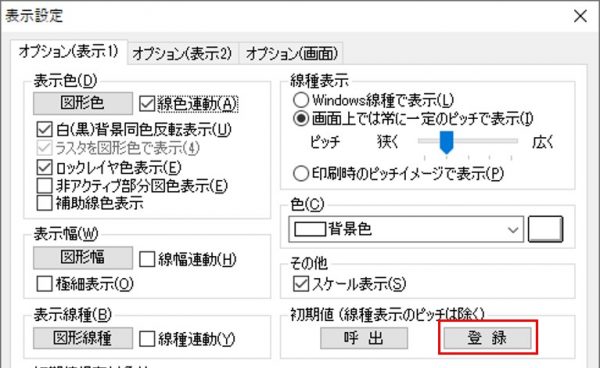

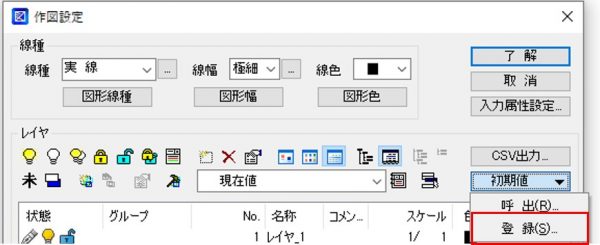

  • 設定した内容を、図脳RAPID/PROを起動したときや、
    新規に図面を作成したときにも引き続き使用したい場合は、
    手順3の[表示設定]ダイアログボックス(または手順2の[作図設定]ダイアログボックス)で
    [初期値]欄の[登録]ボタンを押して、「初期値登録」を行います。
    ([設定]-[環境設定]コマンドの[ファイル]の[初期値ファイル]で
    指定されている初期値ファイルに上書き保存します)
