寸法線などは非表示にして寸法値のみを記入したい

[設定]-[寸法設定]コマンドの[寸法線]タブで寸法線や寸法補助線、端部記号をOFFにすることで、寸法値（数値）のみを作図できます。

これから作図する場合

1. [設定]-[寸法設定]コマンドをクリックします。

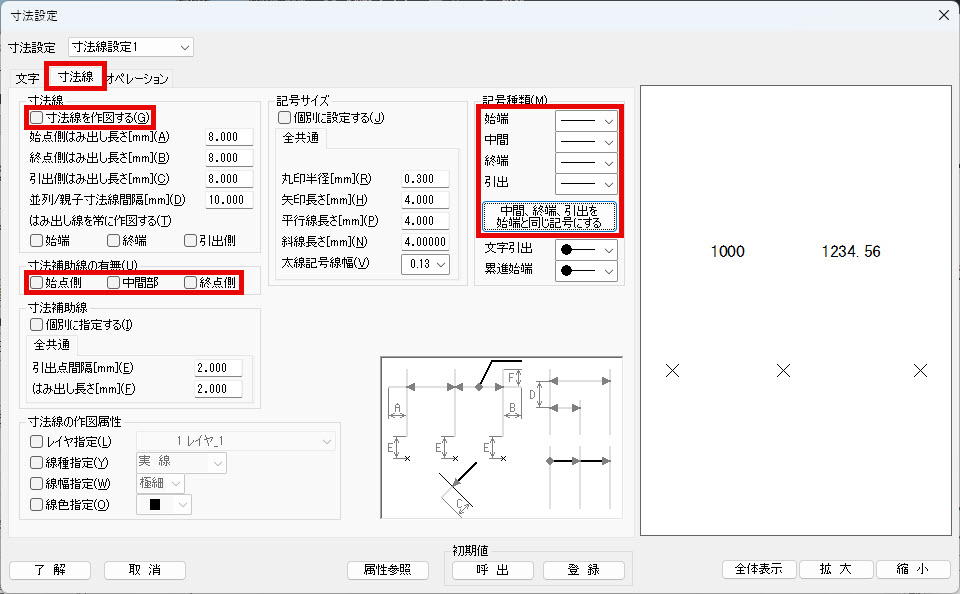

2. [寸法設定]ダイアログボックスが表示されます。
   [寸法線]タブをクリックします。
3. [寸法線]欄の[寸法線を作図する]のチェックを外します。
   [寸法補助線]欄の[始点側][中間部][終点側]のチェックを外します。
   [記号種類]欄の[始端]の一覧から[なし]を選択し、[中間、終端、引出を始端と同じ記号にする]ボタンを押します。

4. その他必要な項目を設定して[了解]ボタンを押します。
5. [作図]-[寸法線]のコマンドで寸法を作図します。

作図済みの寸法の場合

1. [編集]-[寸法線編集]-[寸法属性変更]コマンドをクリックします。
2. 編集する寸法を選択します。
3. [寸法属性変更]ダイアログボックスが表示されます。
   [寸法線]タブをクリックします。
4. [寸法線]欄の[寸法線を作図する]のチェックを外します。
   [寸法補助線の有無]欄の[始点側][中間部][終点側]のチェックを外します。
   [記号種類]欄の[始端]の一覧から[なし]を選択し、[中間、終端、引出を始端と同じ記号にする]ボタンを押します。

5. その他必要な項目を設定して[了解]ボタンを押します。

• [寸法線を作図する]のチェックボックスは図脳RAPIDPROのみの機能です。図脳RAPIDにはありません。図脳RAPIDの場合は、[寸法線を作図する]のチェックボックスがありません。
