ラスタを読み込む際に、ラスタ上の2点と図面上の2点を指示して、図面上に配置することができます。
例：ラスタ上の2点と図面上の2点で大きさと角度を指定してラスタを挿入する場合
- [ラスタ]-[ラスタ挿入]-[ファイル読み込み]コマンドをクリックします。
図脳RVコンバータ/図脳RVコンバータPROの場合は、[基図]-[基図挿入]-[ファイル読み込み]コマンドをクリックします。 - [ラスタ読み込み]ダイアログボックスが表示されます。
任意のファイルを選択し[開く]ボタンを押します。 - [ラスタ読み込み]ダイアログボックスが表示されます。

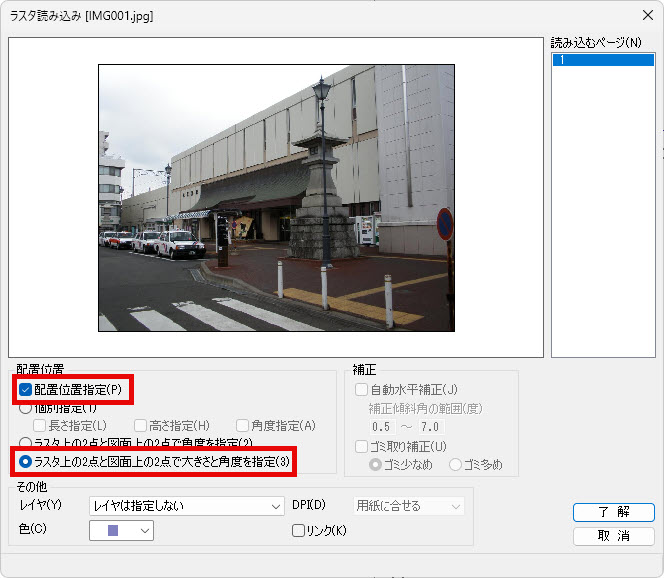

[配置位置指定]にチェックを付け、[ラスタ上の2点と図面上の2点で大きさと角度を指定]を選択し、[了解]ボタンを押します。
- [ラスタ上の2点と図面上の2点で角度を指定]
ラスタ上の指定した2点を、図面上の指定した2点の角度にあわせることができます。 - [ラスタ上の2点と図面上の2点で大きさと角度を指定]
ラスタ上の指定した2点を、図面上の指定した2点の大きさと角度にあわせることができます。

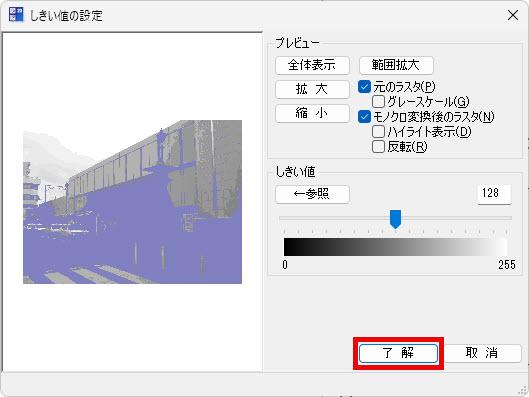

- ラスタファイルがグレースケールやカラーの場合は、[しきい値の設定]ダイアログボックスが表示されます。必要な項目を設定して[了解]ボタンを押します。
・[しきい値]欄でラスタのしきい値を設定します。数値が小さいほど、より明るい部分まで「黒」と認識します。数値が大きいほど、より暗い部分まで「白」と認識します。数値は0～255の値を入力します。
- 挿入するラスタのみが画面に表示されます。ラスタ上の任意の1点目をクリックします。

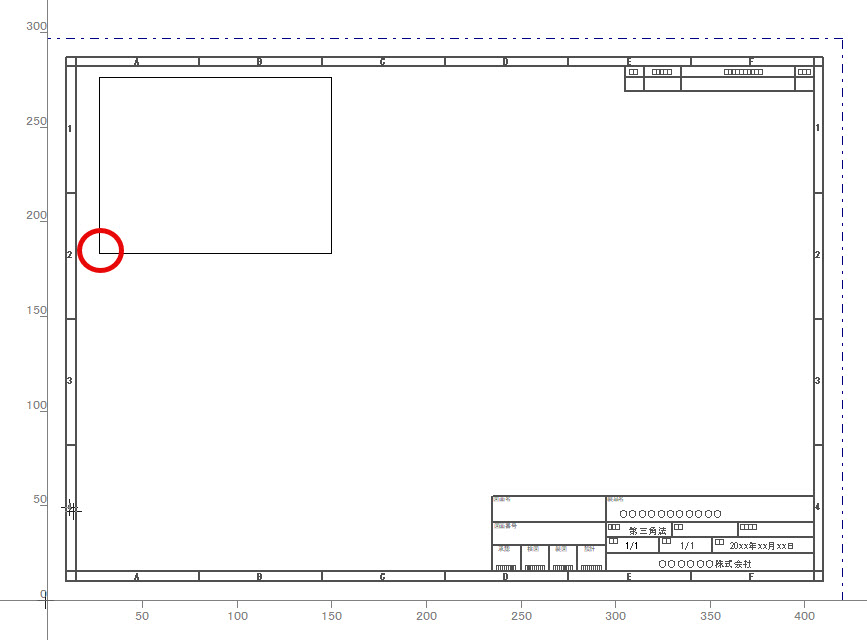

- 図面が画面に表示されます。ラスタと角度/大きさをあわせたい図面上の任意の1点目をクリックします。

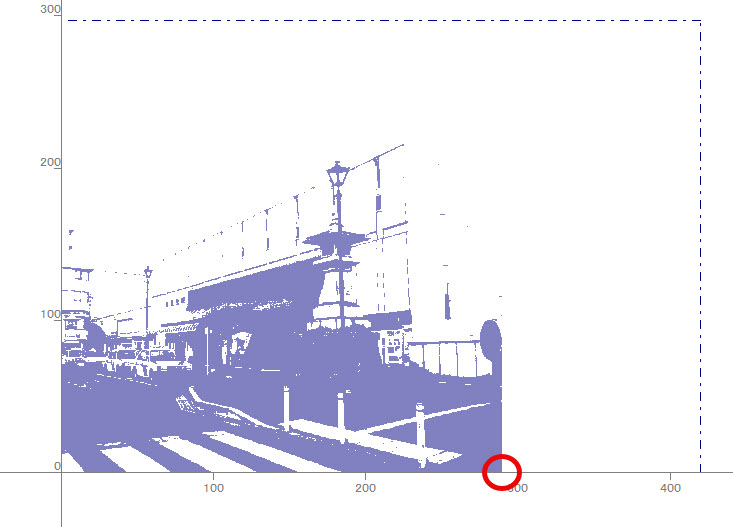

- 挿入するラスタのみが画面に表示されます。ラスタ上の任意の2点目をクリックします。

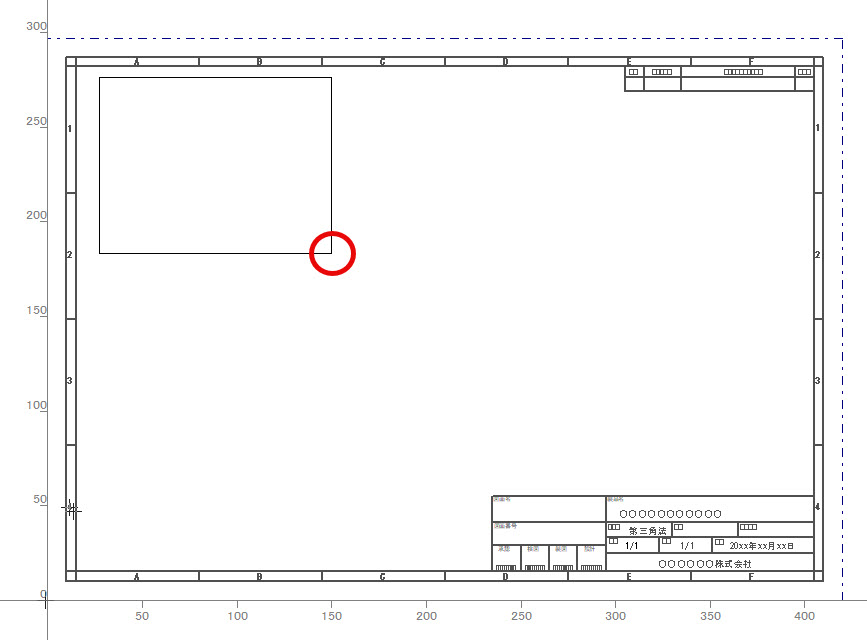

- 図面が画面に表示されます。ラスタと角度/大きさをあわせたい図面上の任意の2点目をクリックします。

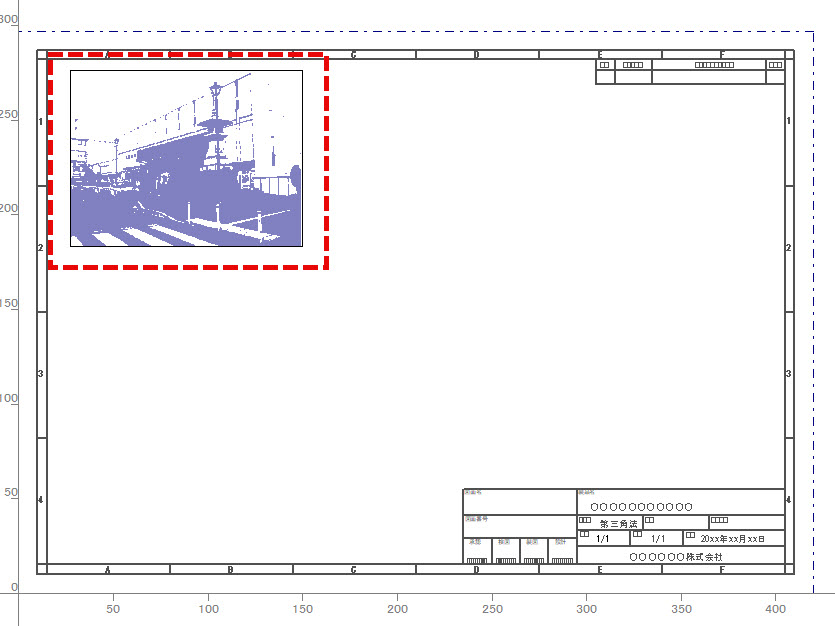

- ラスタが挿入されます。
