寸法値の小数点以下がゼロの場合も「5.00」のようにゼロを表示するには

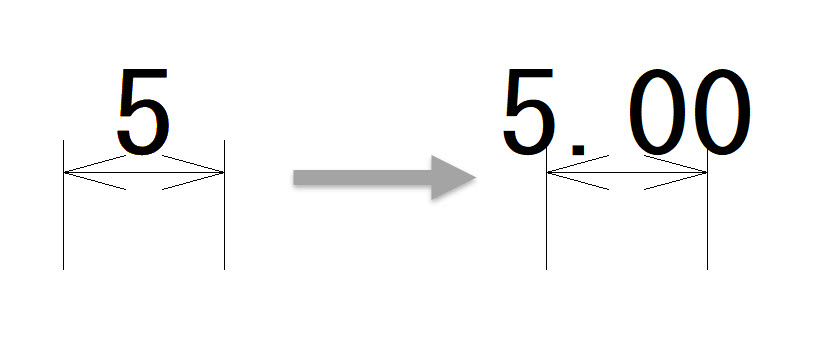

寸法値の小数点以下がゼロの場合も、「5」ではなく「5.00」のようにゼロを表示するには、[寸法設定]コマンドで[小数部ゼロ省略]のチェックを外します。

1. [設定]-[寸法設定]コマンドをクリックします。

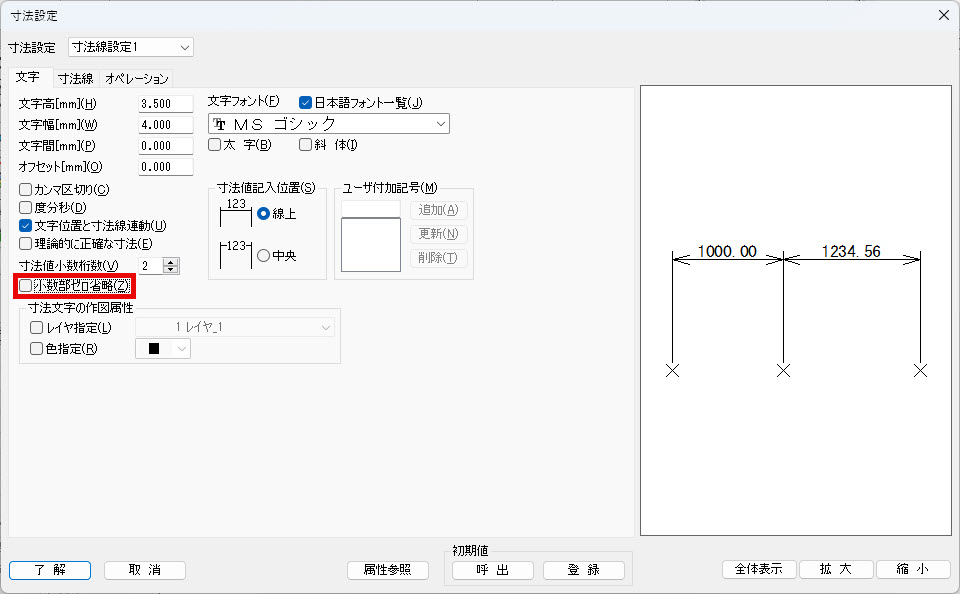

2. [寸法設定]ダイアログボックスが表示されます。
   [文字]タブをクリックします。
3. [小数部ゼロ省略]のチェックを外します。

4. [了解]ボタンを押します。
5. [作図]-[寸法線]のコマンドで寸法線を作図します。

• [小数部ゼロ省略]にチェックを付けると、[寸法値小数桁数]で1以上の値を指定した場合、小数部の数値の最終が0なら省略します。たとえば、「1.010」の場合は「1.01」となり、「1.000」の場合は「1」、「213.300」の場合は「213.3」と表現します。

• 作図済みの寸法線を変更する場合は、[編集]-[寸法線編集]-[寸法属性変更]コマンドをご使用ください。詳しくは「作図済みの寸法線の記号種類/寸法文字などのサイズを変更するには」をご参照ください。
