角度寸法の寸法値を度分秒で表示するには

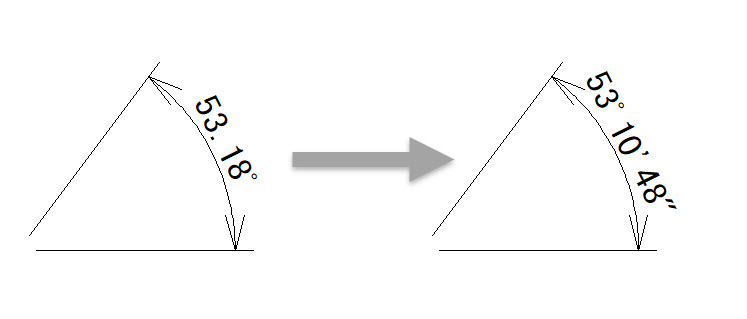

角度寸法の数値を「53.18ﾟ」ではなく「53ﾟ10’48″」のように度分秒で表示するには、[寸法設定]コマンドで[度分秒]にチェックを付けます。

1. [設定]-[寸法設定]コマンドをクリックします。

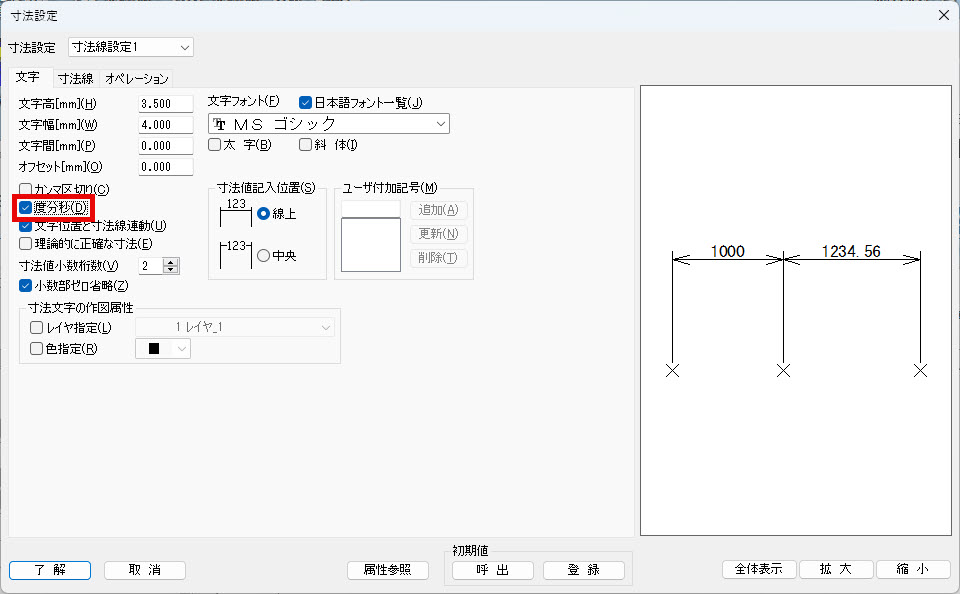

2. [寸法設定]ダイアログボックスが表示されます。
   [文字]タブをクリックします。
3. [度分秒]にチェックを付けます。

4. [了解]ボタンを押します。
5. [作図]-[寸法線]-[角度寸法]のコマンド（図脳RAPIDの場合は[作図]-[寸法線]-[角度寸法]コマンド）で角度寸法を作図します。

• [度分秒]にチェックを付けると、角度の寸法文字を「00°00′00″」で表します。

• 作図済みの寸法線を変更する場合は、[編集]-[寸法線編集]-[寸法線修正]コマンドをご使用ください。詳しくは「作図済みの寸法線の記号種類/寸法文字の内容を変更するには」をご参照ください。
