[図形寸法化]コマンドで、図形を寸法に変換することができます。
- [編集]-[寸法線編集]-[図形寸法化]コマンドをクリックします。

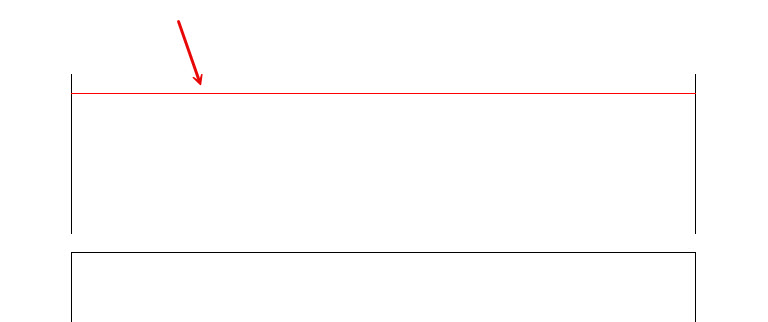

- 寸法線となる線分または円弧を選択します。
- 寸法値となる文字列を選択します。実測値を設定する場合は[Enter]キーを押します。

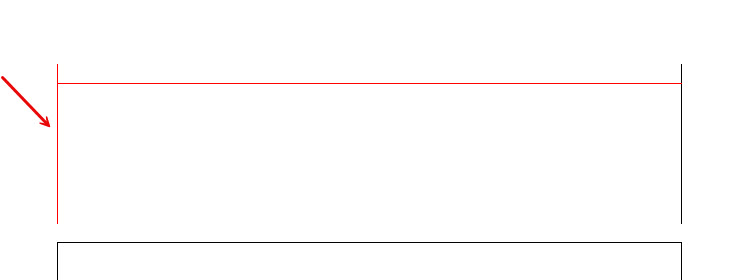

- 寸法補助線となる1つ目の線分を選択します。半径寸法または角丸め寸法に変換する場合は、基準となる円/円弧を選択します。この操作を省略する場合は[Enter]キーを押します。

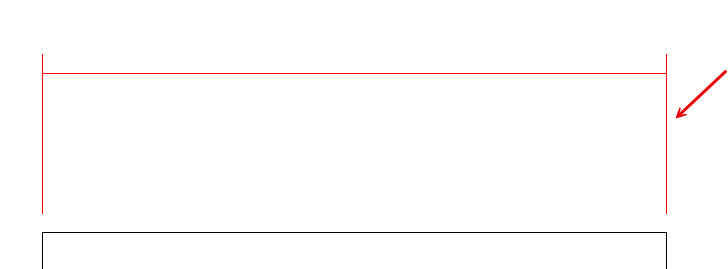

- 寸法補助線となる2つ目の線分を選択します。この操作を省略する場合は[Enter]キーを押します。
・手順4で円/円弧を選択した場合はこの操作は省略されます。

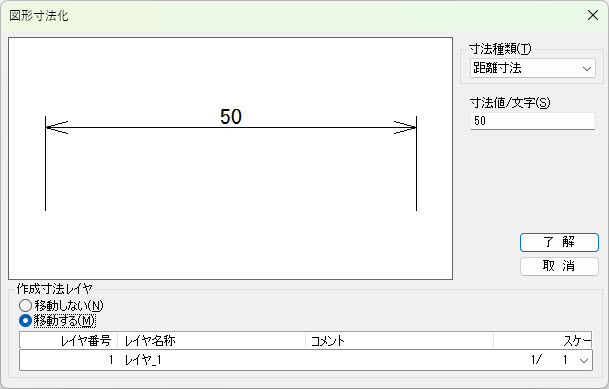

- [図形寸法化]ダイアログボックスが表示されます。必要な項目を設定して[了解]ボタンを押します。
- 図形が寸法線に変換されます。
- 寸法化するために選択した図形は残ります。寸法化した寸法線を他のレイヤに移動し（[作成寸法レイヤ]欄で[移動する]を選択して一覧から移動後のレイヤを選択します）、寸法化した後で、[編集]-[図形編集]-[図形消去]コマンドなどで消去してください。
- 寸法記号は、[設定]-[寸法設定]コマンドの[その他]タブで設定した内容で作図されます。
- このコマンドは図脳RAPIDPROのみのコマンドです。図脳RAPIDにはありません。
