[作図]-[多角形]-[長方形]コマンドで長方形を作図すると、初期の設定では、長方形を構成する4辺がグループ化された状態で作成されます。
そのため、たとえば、[編集]-[図形編集]-[図形移動]コマンドや[図形複写]コマンド、[図形消去]コマンドなどの編集系コマンドで長方形を選択すると、全体が選択対象となりますが、以下のいずれかの方法で一辺だけを選択できます。
- 作図時にグループ化しないよう設定する（作図前）
- グループを解除する（作図後）
- [グループ編集]をOFFにして一時的に一辺を選択する（作図後）
方法１：作図時にグループ化させない設定（作図前の設定変更）
長方形の作図時に、あらかじめグループ化を無効化（OFF）に設定できます。
- [作図]-[多角形]-[長方形]コマンドをクリックします。
- 右クリックメニュー右クリックメニューの[グループ化する]をクリックしてチェックを外します。
- この状態で長方形を作図すると、長方形を構成する線分図形はグループ化されず、個々の（ばらばらの）図形要素として作図されます。
- グループ化せずに作図した長方形は、[編集]-[詳細編集]-[長方形修正]コマンドでの修正ができなくなりますのでご注意ください。
方法２：作成済みの長方形のグループを解除する
- [編集]-[グループ]-[グループ解除]コマンドをクリックします。
- グループ化されている図形（ここでは長方形）を選択します。（選択方法は右クリックメニューまたは[設定]-[選択設定]コマンドで切り替えできます）
- [この図形を選択しますか?]という選択確認のメッセージが表示されます。マウスの左ボタンをクリックするか、[完了]ボタンを押します。
- グループが解除されます。

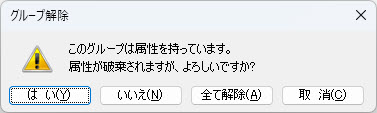

- グループ属性が付与されている場合は、[このグループは属性を持っています。属性が破棄されますが、よろしいですか?]という確認メッセージが表示されます。
属性を破棄して解除する場合は［はい］ボタンを押します。
解除しない場合は[いいえ]ボタンを押します。
選択したグループの中にさらにグループ属性が付与されていて、すべてのグループを解除したい場合は[全て解除]ボタンを押します。
なお、この操作は右クリックメニューの[グループ属性解除確認]がONの時のみ有効です。[グループ属性解除確認]がOFFの時は、この操作はありません。
- 寸法線や引出線などに対して、グループ解除することはできません。
寸法線を文字・線分・円・記号の要素に分解する場合は、[編集]-[寸法線編集]-[寸法分解]コマンドを、引出線、引出風船を文字・線分・円・記号の要素に分解する場合は、[編集]-[引出線編集]-[引出線分解]コマンドを使用します。詳しくはFAQ「寸法線や引出線を線分や文字に分解するには」をご参照ください。
方法３：グループを保持したまま、一時的に一辺だけを選択する
長方形のグループ状態を解除せず、一時的にバラバラの図形として扱いたい場合は、[グループ編集]のON/OFFを切り替えます。

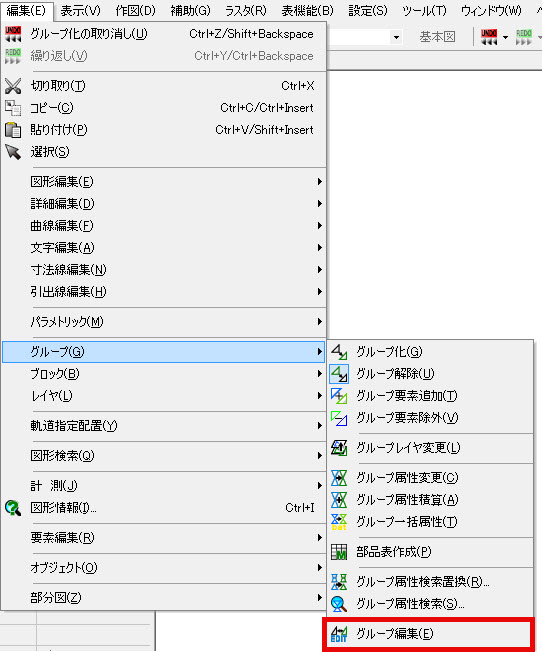

- [編集]-[グループ]-[グループ編集]コマンドをクリックしてチェックを外します。
- [グループ編集]コマンドは、グループ化された図形を編集する場合に、そのグループ図形をまとめて1要素として扱うか分解した状態で扱うかを設定します。
クリックすることで有効（チェックを付ける）/無効（チェックを外す）の切り替えができます。
チェックを付けると、[グループ編集]が有効となり、グループ図形をまとめて1要素として扱います。
チェックを外すと、[グループ編集]が無効になり、グループ図形を仮分解した状態で扱います。
- 図脳RAPIDPROの場合は、[設定]-[グループ設定]コマンドの[グループ編集]でも切り替えできます。[グループ設定]コマンドは図脳RAPIDにはありません。
