AutoCAD形式（DWG/DXF形式）で図面を保存するには/AutoCAD形式（DWG/DXF形式）の図面を開くには

AutoCAD形式（DWG/DXF形式）で図面を保存するには

1. [ファイル]-[ファイル出力]-[AutoCAD形式]コマンドをクリックします。
2. [保存する場所]を指定します。
3. [ファイルの種類]の一覧から形式を選択します。

4. [ファイル名]にファイル名を入力して[保存]ボタンを押します。

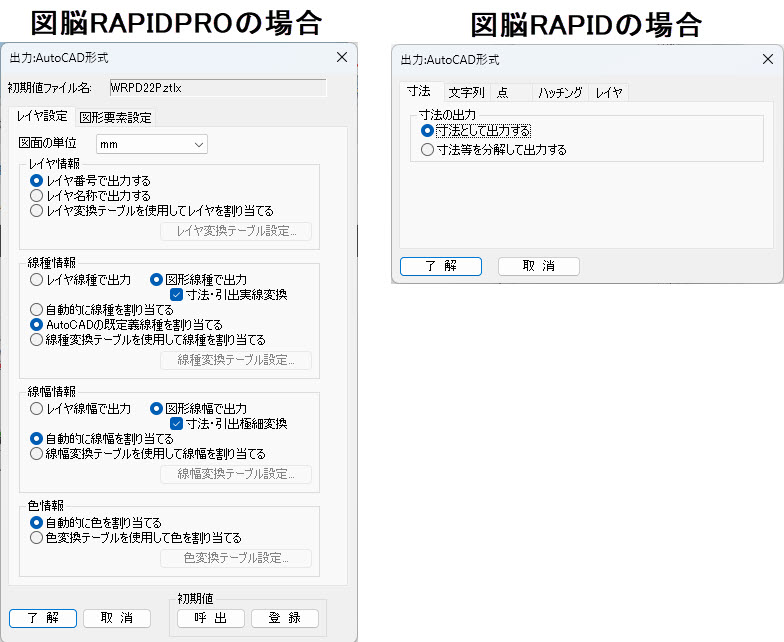

5. [出力:AutoCAD形式]ダイアログボックスが表示されます。
   必要な項目を設定して[了解]ボタンを押します。

• [ファイルの種類]の一覧に表示される各形式は、DWG/DXF形式ファイルのバージョンを表します。
  AutoCADなどの他社CADをお持ちの相手に渡すためにAutoCAD形式で図面を保存する場合は、
  相手先のCADの対応バージョンに合わせて出力すると、変換効率の良いファイル交換が行えます。

AutoCAD形式（DWG/DXF形式）の図面を開くには

1. [ファイル]-[ファイル入力]-[AutoCAD形式]コマンドをクリックします。
2. [ファイルの場所]からデータが保存されているフォルダを選択します。
3. [ファイルの種類]の一覧から形式を選択します。

4. ファイルを選択して[開く]ボタンを押します。

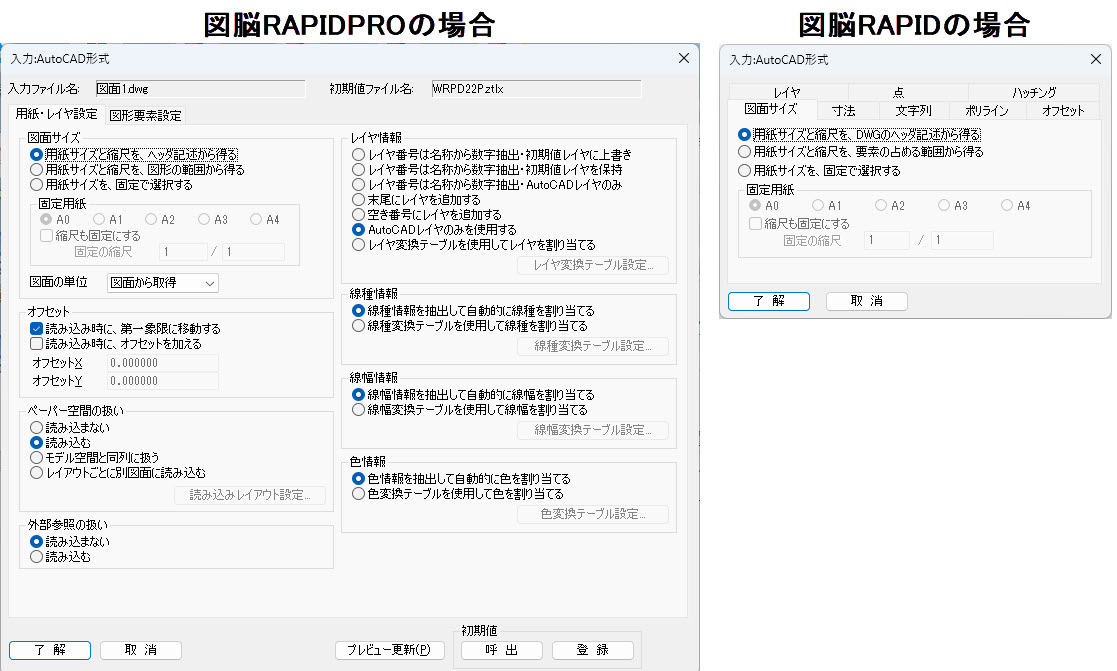

5. [入力:AutoCAD形式]ダイアログボックスが表示されます。
   必要な項目を設定して[了解]ボタンを押します。

• DWG形式のファイルを開く場合は、
  [ファイルの種類]の一覧から[AutoCAD DWG形式(*.dwg)]を選択します。
  AutoCAD Ver.GX3～R12J形式に相当するDXF形式のファイルを開く場合は
  [AutoCAD GX5相当 DXF形式(*.dxf)]を選択します。
  それ以外のDXF形式のファイルはすべて[AutoCAD DXF形式(*.dxf)]を選択して開きます。

• [ファイル]-[開く]コマンドをクリックし、[ファイルの種類]の一覧から
  [DWG(*.dwg)]または[DXF(*.dxf)]を選択して開くこともできます。
