編集系コマンド実行時に図形を選択する方法には、[図形選択][範囲選択][多角形選択][自由選択]があります。
[設定]-[選択設定]コマンドの[選択法]欄、または、編集系コマンドをクリックした後の右クリックメニューで選択方法を設定します。
- コマンドにより、選択方法が限定されている場合があります。
- [設定]-[選択設定]コマンドをクリックします。

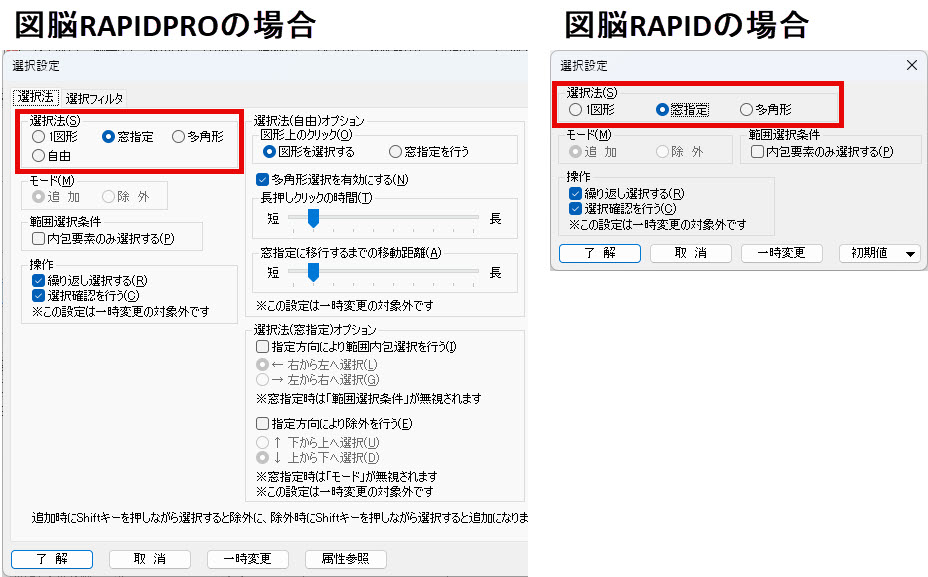

- [選択設定]ダイアログボックスが表示されます。
図脳RAPIDPROの場合は[選択法]タブをクリックします。（図脳RAPIDの場合はタブはありません） - [選択法]欄で図形を選択するときの方法を選択します。
- [了解]ボタンを押します。
| 1図形（図形選択） | 図形を直接クリックして選択します。 |
| 窓指定（範囲選択） | 矩形で囲むように2点をクリックして図形を選択します。クリックする方向は、右から左でも、左から右でも、どちらでも同じです。 |
| 多角形（多角形選択） | 多角形で囲むように複数点を指示して図形を選択します。範囲選択より複雑な選択ができます。 |
| 自由（自由選択） | 図形を直接クリックした場合は[図形選択]になります。任意の場所でクリックした場合は[範囲選択]になります。任意の場所でマウスの左ボタンを長押しした場合は、ドラッグでフリーハンド選択になります。 |

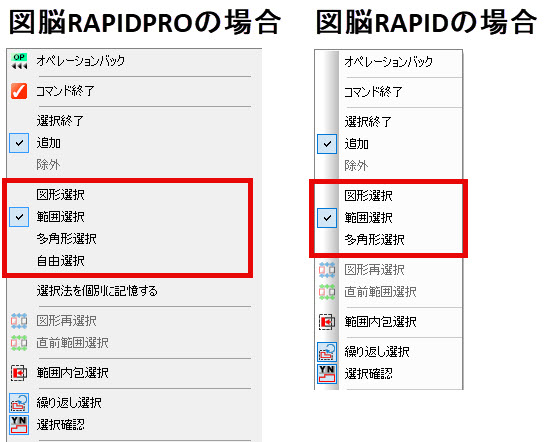

- 右クリックメニューの表示例（[編集]-[図形編集]-[図形移動]コマンドをクリックした場合）
- 「自由選択」は図脳RAPIDPROのみの機能です。図脳RAPIDにはありません。
- [選択設定]ダイアログボックスの[範囲選択条件]欄の[内包要素のみ選択する]にチェックを付けると（右クリックメニューの[範囲内包選択]を有効にすると）、[窓指定]（範囲選択）または[多角形]（多角形選択）の場合に、指示した領域の内側に完全に含まれる図形のみを選択します。
初期の設定ではチェックが外れています。そのため、指示した領域の内側に完全に含まれる図形のみではなく、指示した領域に一部でも含まれる図形も選択されます。
- [選択設定]ダイアログボックスの[操作]欄の[繰り返し選択する]のチェックを外すと（右クリックメニューの[繰り返し選択]を無効にすると）、一度図形を選択すると選択が完了し、次の手順に進みます。
初期の設定ではチェックが付いています。そのため、選択を完了するまで繰り返し図形の選択ができます。
- [選択設定]ダイアログボックスの[操作]欄の[選択確認を行う]のチェックを外すと（右クリックメニューの[選択確認]を無効にすると）、図形を選択したときに[この図形を選択しますか?]または[選択を完了しますか?]という選択確認のメッセージが表示されなくなります。[Enter]キーを押すか、右クリックメニューの[選択終了]をクリックして選択を完了します。
初期の設定ではチェックが付いています。そのため、（[完了][追加][取消]ボタンがある）選択確認のメッセージが表示されます。
