角度が不明な図形を水平方向たは垂直方向に合わせるには、「基準角度指定」の機能を使用します。
例）角度が不明な線分を水平方向に合わせる場合
- [編集]-[図形編集]-[図形移動]コマンドまたは[図形回転]コマンドをクリックします。
- 移動(または回転)する図形（線分）を選択します。
（選択方法は右クリックメニューまたは[設定]-[選択設定]コマンドで切り替えできます） - [この図形を選択しますか?]という選択確認のメッセージが表示されます。
マウスの左ボタンをクリックするか、[完了]ボタンを押します。 - 右クリックメニューの[基準角度指定]をクリックしてチェックを付けます。【[図形移動]コマンド、[図形回転]コマンド共通】
（付いている場合はキーボードの[Esc]キーを押します） - 右クリックメニューの[回転角度指定]をクリックしてチェックを付けます。【[図形移動]コマンドのみ】
（付いている場合はキーボードの[Esc]キーを押します）

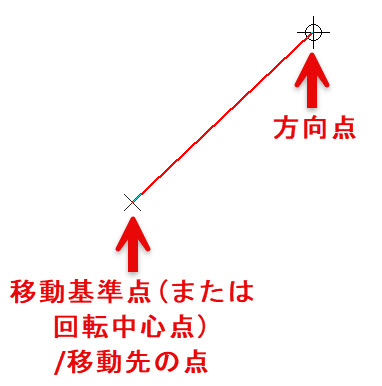

- 移動基準点(または回転中心点)（線分の左側端点）を指示します。
- メッセージバーに[方向点、又は角度を指示してください]と表示されます。
方向点（線分の右側端点）を指示します。 - 移動先の点（線分の左側端点）を指示します。【[図形移動]コマンドのみ】
- メッセージバーに[回転方向点、又は角度を指示してください]と表示されます。
キーボードから角度として「0」と入力して[Enter]キーを押します。
- 右クリックメニューの[コマンド終了]をクリックします。
- 図脳RAPIDPRO18以降の場合で、ダイナミックガイドを有効にしている場合に、手順9で[回転方向点を指示してください]と表示され、角度を指示できない場合は、キーボードの[Ctrl]キーを押しながら[↑]キーまたは[↓]キーを押して、入力する値の種類（入力種別）を切り替えます。
メッセージバーに[回転方向点、又は角度を指示してください ]と表示され、角度を指示できるようになります。
- 垂直方向に合わせる場合は、手順9でキーボードから角度として「90」と入力して[Enter]キーを押します。
- [基準角度指定]は初期の設定では無効になっています（チェックが外れています）。
クリックすることで有効（チェックを付ける）/無効（チェックを外す）の切り替えができます。
- [回転角度指定]は初期の設定では有効になっています（チェックが付いています）。
図脳RAPID20/PRO20以降では、初期の設定では無効になっています（チェックが外れています）。
クリックすることで有効（チェックを付ける）/無効（チェックを外す）の切り替えができます。
- [基準角度指定]および[回転角度指定]は、[設定]-[編集設定]コマンドでも設定できます。
[移動/複写時に基準角度を指定する]にチェックを付けます。（基準角度指定）
[移動/複写時に回転角度を指定する(ラスタ編集含む)]にチェックを付けます。（回転角度指定）
- 「基準角度指定」は図脳RAPIDPROのみの機能です。図脳RAPIDにはありません。図脳RAPIDの場合は、右クリックメニューに[基準角度指定]が表示されません。
- [図形回転]コマンドは図脳RAPIDPROのみの機能です。図脳RAPIDにはありません。図脳RAPIDの場合は、[編集]-[図形編集]に[図形回転]コマンドが表示されません。
- 角度が不明な図形の傾きに合わせて移動/複写する場合は、「角度が不明な図形の傾きに合わせて、対象図形を移動/複写するには」をご参照ください。
- 作図済みの図形と同じ傾きになるように移動/複写する場合は、「作図済みの図形と同じ傾きで、対象図形を移動/複写するには」をご参照ください。
