対象製品
図脳RAPIDPRO22より、ハッチング/ペイント/塗り図形の境界の新しい指定方法を追加しました。従来の方法より簡単に対象の図形の追加や除外ができるようになりました。
新しい境界指定方法を使用するには、下記の設定を変更してください。

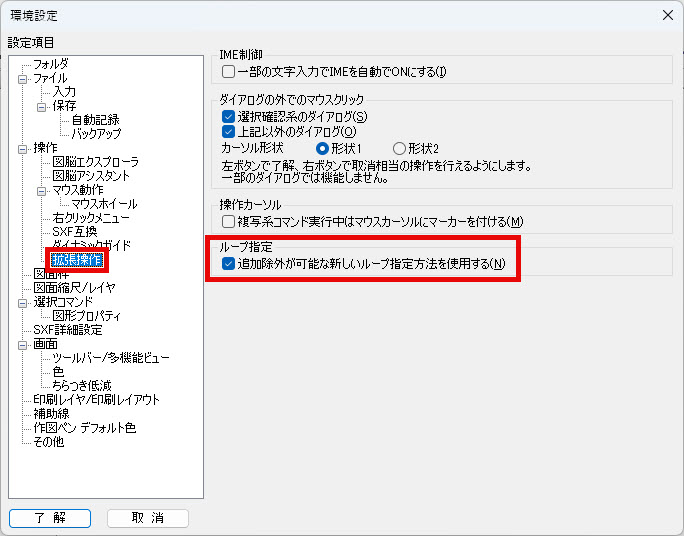

- [設定]-[環境設定]コマンドをクリックします。
- [環境設定]ダイアログボックスが表示されます。
左側の[設定項目]の[操作]-[拡張操作]をクリックします。 - 右側の[ループ指定]欄の[追加除外が可能な新しいループ指定方法を使用する]にチェックを付けます。
- [了解]ボタンを押します。
上記の設定をした場合、[作図]-[ハッチング]-[図形指定]コマンドでの境界の指定方法は下記のようになります。
例）[設定]-[編集設定]コマンドの[ハッチング境界の指定方法]が[手動選択]の場合
選択されていない図形をクリックすると、その図形が選択され、クリックした個所に○マーカーが付きます。
選択された各図形に交点（接続点）がある場合、そこで切断・接続が行われます。
選択されている図形をクリックすると、その図形が選択解除され、○マーカーが消えます。
分割された要素部分も、クリックして選択/除外ができます。マーカーが付いた部分が再接続されます。
境界の指定が完了したら、[Enter]キー、または、右クリックメニューの[指定終了]を押すと、[ハッチング]ダイアログボックスが表示されます。
- 新しい指定方法は、 既に作成しているハッチングに対しても有効になります。

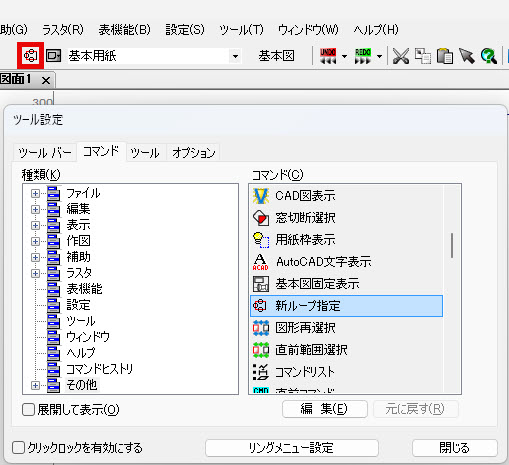

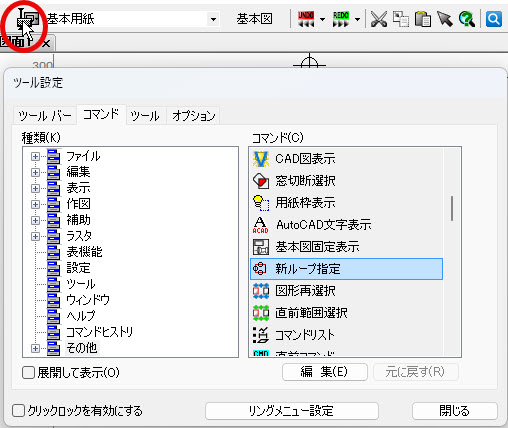

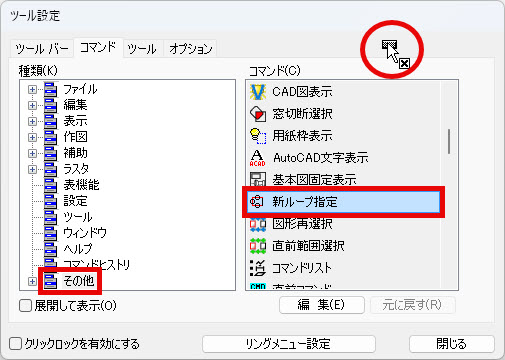

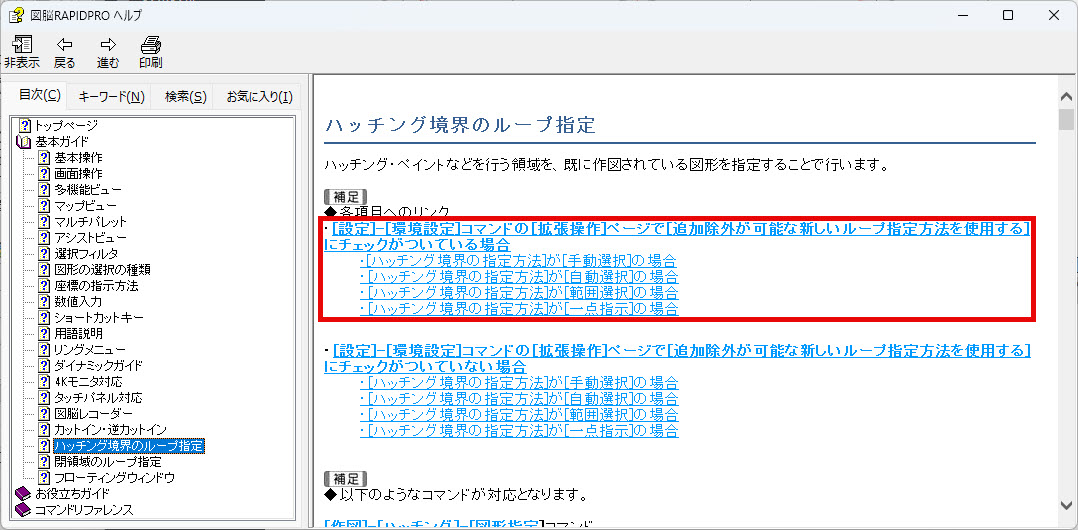

- 境界の指定方法の詳細は、[ヘルプ]-[図脳RAPIDPROXXヘルプ]コマンドをクリックし、[目次]タブの[基本ガイド]の[ハッチング境界のループ指定]の「[設定]-[環境設定]コマンドの[拡張操作]ページで[追加除外が可能な新しいループ指定方法を使用する]にチェックがついている場合」をご覧ください。
※ 「XX」は図脳CADのバージョンを表す数字です
