CSV形式で作成した座標リストから補助点を自動描画するには

CSV形式で作成した座標リストから座標値を読み込んで、補助点を自動で描画することができます。

サンプルは下記フォルダに保管されています。
C:\Users\Public\Documents\CADDATA\TOOL\SampleData
AuxiliaryPointSampleData.csv

1. あらかじめCSV形式で座標リストを作成します。
   ※書式は「X座標値,Y座標値」になります。
   ▼サンプル（AuxiliaryPointSampleData.csv）の場合

2. [ツール]-[CSV→補助点描画ツール]コマンドをクリックします。
   ※[CSV→部品配置ツール]コマンドが表示されていない場合は、「[CSV→補助点描画ツール][CSV→座標指定描画ツール][CSV→部品配置ツール]コマンドがメニューに表示されない場合の対処方法」をご参照ください。

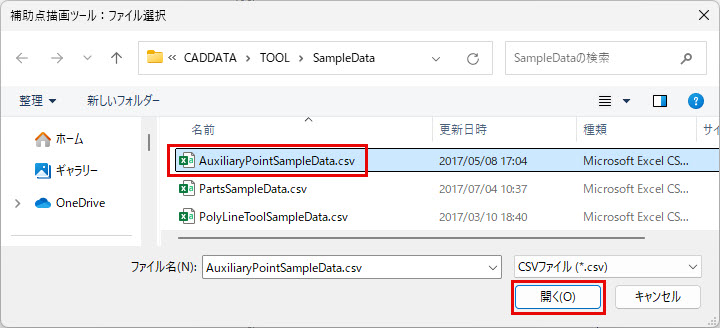

3. [補助点描画ツール：ファイル選択]ダイアログボックスが表示されます。
   手順1の座標リスト（CSVファイル）を選択して[開く]ボタンを押します。

4. CSVファイルが書式通りであれば、補助点が作図されます。

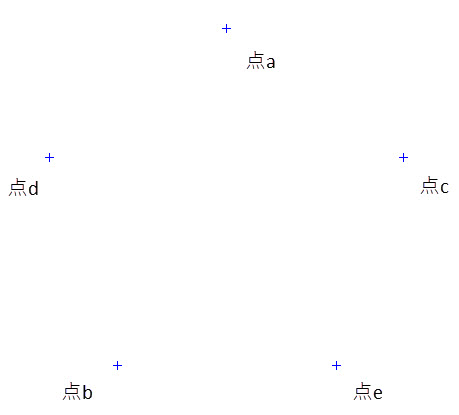

   ▼サンプル（AuxiliaryPointSampleData.csv）の場合




• 現在の補助線の作図属性（補助レイヤ・線種・幅・色）で作図されます。
• 補助点の大きさを変更するには「ドット記号や補助点の大きさを調整するには」をご参照ください。
• このコマンドは図脳RAPIDPROのみの機能です。図脳RAPIDにはありません。
