可変部品の使用方法Ⅱ　中級編（サンプルデータ付き）

可変部品とはパラメトリック機能の付いた部品データのことです。
※可変部品は図脳RAPIDPROシリーズ特有の機能です。





可変部品配置時に寸法値を入力することで変形し、
変形した部品データを図面に配置することができます。

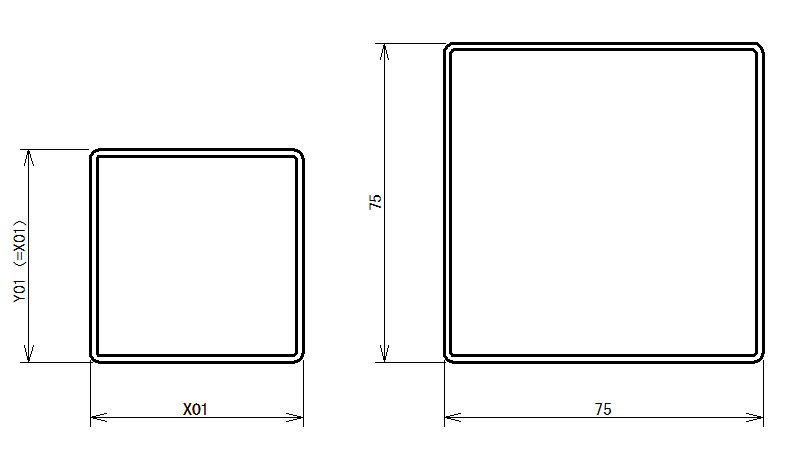

中級偏として、可変部品登録時に数式入力を行う
可変部品の使用方法とサンプルデータをご用意いたしました。



使用方法解説書は ⇒⇒ こちらから



サンプルデータは ⇒⇒ こちらから



【サンプルデータ使用方法】
1.[kahen_syokyu.zip]を解凍します。
解凍してできたフォルダ内に可変部品（*.zsvx）が
あることを確認します。
2.可変部品を部品フォルダにコピーします。
初期設定では C:\Users\Public\Documents\CADDATA\PART になります。
3.図脳CADを起動します。
4.[作図]-[可変部品]-[配置]コマンドをクリックします。
5.可変部品を配置します。





※サンプルデータの使用方法についてはサポートを行っておりません。
予めご了承ください。
