可変部品の使用方法Ⅰ 初級編(サンプルデータ付き)

可変部品とはパラメトリック機能の付いた部品データのことです。
※可変部品は図脳RAPIDPROシリーズ特有の機能です。



可変部品配置時に寸法値を入力することで変形し、
変形した部品データを図面に配置することができます。



初級編として、可変部品登録時に数式入力を行わない
可変部品の使用方法とサンプルデータをご用意いたしました。



使用方法解説書は ⇒⇒ こちらから



サンプルデータは ⇒⇒ こちらから



【サンプルデータ使用方法】
1.[kahen_syokyu.zip]を解凍します。
解凍してできたフォルダ内に可変部品(*.zsvx)が
あることを確認します。
2.可変部品を部品フォルダにコピーします。
初期設定では C:\Users\Public\Documents\CADDATA\PART になります。
3.図脳CADを起動します。
4.[作図]-[可変部品]-[配置]コマンドをクリックします。
5.可変部品を配置します。



※サンプルデータの使用方法についてはサポートを行っておりません。
予めご了承ください。





画像一覧

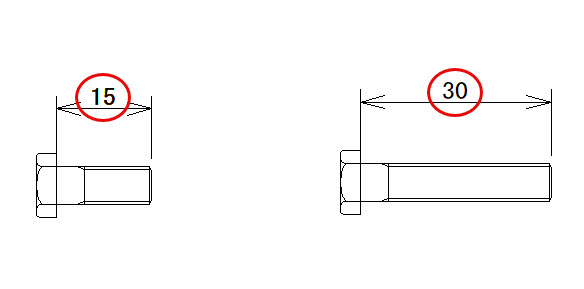

可変部品イメージ
