- [編集]-[寸法線編集]-[寸法線修正]コマンドをクリックします。
- 修正したい寸法線を選択します。（選択方法は１図形のみ）

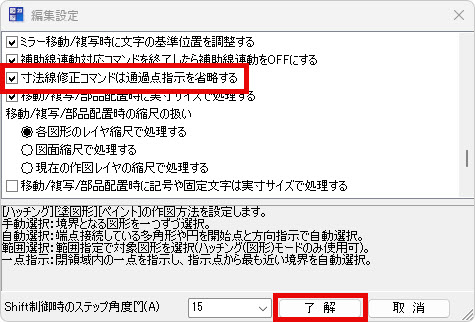

- 寸法線の通過点を指示します。通過位置を変更しない場合は[Enter]キーを押します。

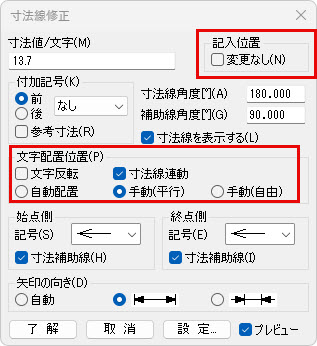

- [寸法線修正]ダイアログボックスが表示されます。[記入位置]欄の[変更なし]のチェックを外します。[文字配置位置]欄で任意の配置方法を選択し、[了解]ボタンを押します。【図-1】

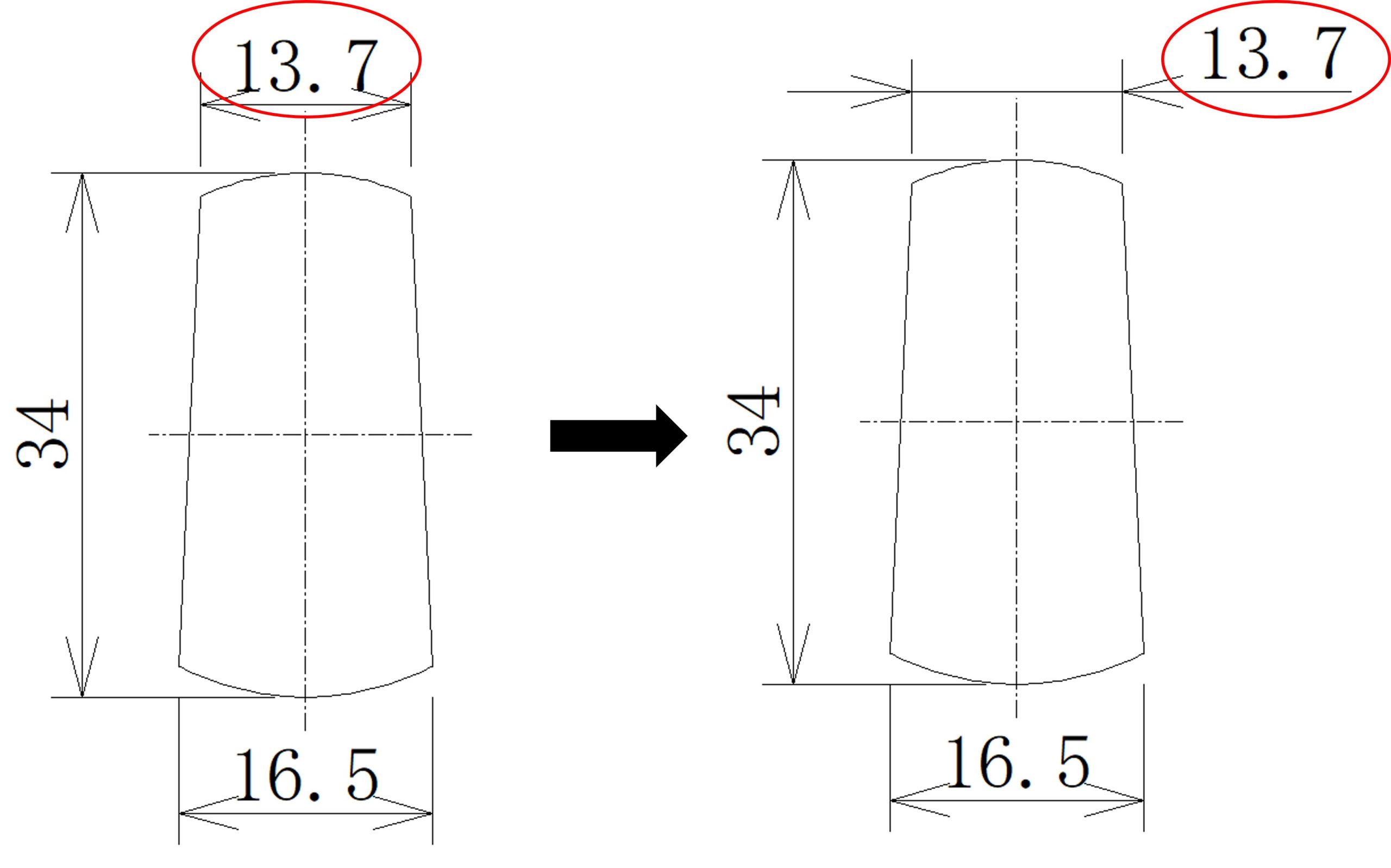

- 寸法文字の配置位置を指示します。
- 連続寸法などの変更を行うこともできます。
- [寸法値/文字]には、全角文字や記号などを入力することもできます。

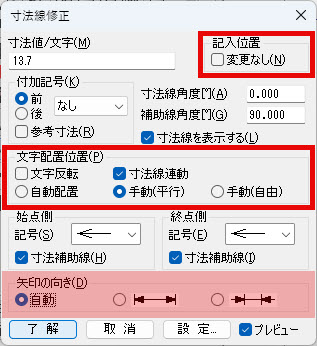

- 矢印記号の[始点側][終点側]は、寸法線を作図した時の一点目が[始点側]となります。
- 寸法文字のサイズ、フォント、矢印記号サイズなどの「大きさ」を変更することはできません。[編集]-[寸法線編集]-[寸法属性変更]コマンドを使用してください。
