[図形移動]コマンド(または[図形複写]コマンド)で移動(または複写)すると、線種や線幅が変わってしまう場合は、「レイヤ属性を図形属性へ」と「作図レイヤ配置」の機能が有効になっていないか確認します。有効になっている場合は、この機能を無効にします。
- [編集]-[図形編集]-[図形移動](または[図形複写]コマンド)をクリックします。
- 移動(または複写)する図形を選択します。
- [この図形を選択しますか?]という選択確認のメッセージが表示されます。

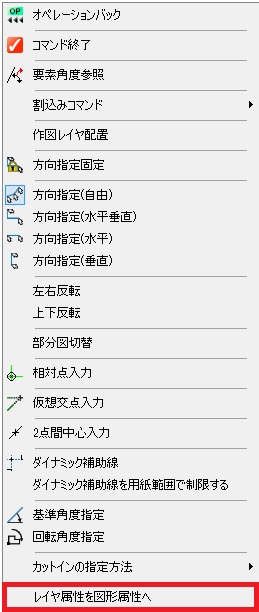

マウスの左ボタンをクリックするか、[完了]ボタンを押します。 - 作図領域で右クリックすると右クリックメニューが表示されます。
[レイヤ属性を図形属性へ]にチェックが付いている場合は、クリックしてチェックを外します。
[作図レイヤ配置]にもチェックが付いている場合は、クリックしてチェックを外します。
- 移動(または複写)基準点を指示します。
- 移動(または複写)先の点を指示します。
- メッセージバーに[回転方向点、又は角度を指示してください]と表示されます。
そのままの角度で配置する場合は[Enter]キーを押します。
（回転する場合はキーボードから角度を入力して[Enter]キーを押します） - 右クリックメニューの[コマンド終了]をクリックします。
- [レイヤ属性を図形属性へ]および[作図レイヤ配置]は初期の設定では無効になっています（チェックが外れています）。クリックすることで有効（チェックを付ける）/無効（チェックを外す）の切り替えができます。
- [レイヤ属性を図形属性へ]にチェックが付いている場合は、配置時に図形の属性を配置先のレイヤの属性（線種/線幅/色）と同じにします。チェックが外れている場合は、移動(または複写)元の図形と同じ属性のまま配置します。
- [作図レイヤ配置]にチェックが付いている場合は、移動(または複写)した図形が、「現在の作図レイヤ」に配置されます。そのため、[レイヤ色]で作図している場合は、線の色も変わります。チェックが外れている場合は、移動(または複写)元の図形と同じレイヤのまま配置します。

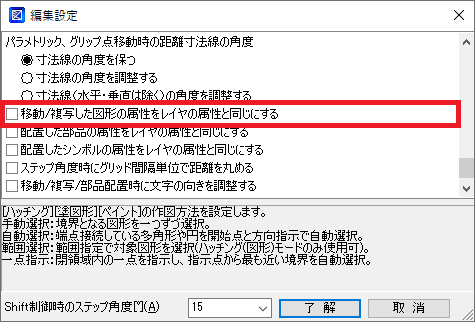

- [レイヤ属性を図形属性へ]および[作図レイヤ配置]は、右クリックメニューからのみではなく、[設定]-[編集設定]コマンドの[移動/複写した図形の属性をレイヤの属性と同じにする]、[移動/複写した図形を作図レイヤに描画する]でも切り替えが可能です。
- 「レイヤ属性を図形属性へ」は図脳RAPIDPROのみの機能です。図脳RAPIDにはありません。図脳RAPIDの場合は、右クリックメニューに[レイヤ属性を図形属性へ]が表示されません。
