作図した連続寸法線に寸法補助線を追加するには

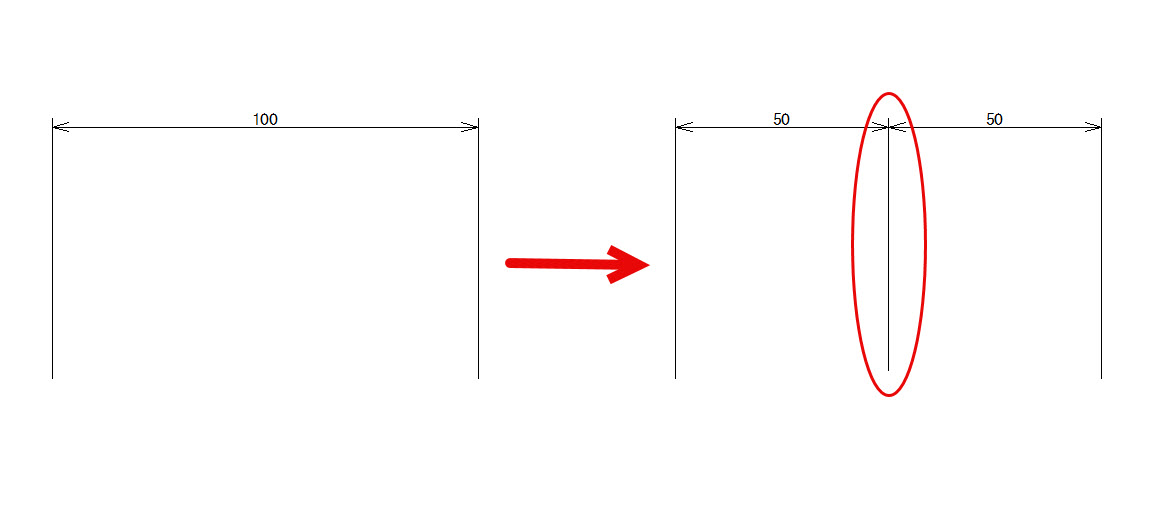

[寸法端点追加]コマンドにて作図済みの寸法（単独寸法、連続寸法、並列寸法、累進寸法）に端点を追加することができます。

1. [編集]-[寸法線編集]-[寸法端点追加]コマンドをクリックします。
2. 通過点を追加したい寸法線を選択します。




3. 通過点となる引出位置でクリックします。




• 通過点を除外したい場合は、[編集]-[寸法線編集]-[寸法端点除外]コマンドをクリックして、連続寸法線を選択します。□マークのところをクリックすると端点が除外されます。




• [寸法端点追加]コマンドおよび[寸法端点除外]コマンドは図脳RAPIDPROのコマンドです。図脳RAPIDにはありません。
