2つのラスタの重なった部分を消すには、[重なり部分の一括消去]コマンドを使用します。
[重なり部分の一括消去]コマンドは、別のラスタシートに読み込まれている2つのラスタの重複部分を、指定した通過点を基準に消去します。
- [重なり部分の一括消去]コマンドを実行する前に、ひとつの図面に2つ以上のラスタが読み込まれている状態にしておきます。複数のラスタを読み込む方法は「複数のラスタを読み込むには」をご参照ください。
また、[ラスタ]-[ラスタ編集]-[オフセット]コマンドや[ラスタ]-[ラスタ編集]-[2点接合]コマンドで、2つのラスタの位置合わせを行っておきます。
- 1つのラスタの一部分を範囲を指定して一括して消去する場合は、[重なり部分の一括消去]コマンドではなく[ラスタ]-[ラスタ編集]-[消去]-[範囲内消去]コマンドを使用します。
また、読み込んだラスタを図面上から完全に消去する場合は[ラスタ]-[ラスタ操作]-[全消去]コマンドを使用します。
- [ラスタ]-[ラスタ編集]-[重なり部分の一括消去]コマンドをクリックします。

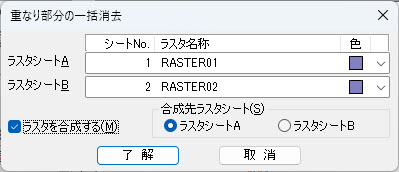

- [重なり部分の一括消去]ダイアログボックスが表示されます。
[ラスタシートA]の一覧から対象となるラスタシートを選択します。
[ラスタシートB]の一覧から対象となるラスタシートを選択します。
[ラスタを合成する]にチェックを付けると、処理を実行したあと[合成先ラスタシート]欄で指定したラスタシートにまとまります。
[合成先ラスタシート]欄で[ラスタを合成する]にチェックを付けた場合のまとめ先のラスタシートを選択します。
- [了解]ボタンを押します。
- メッセージバーに[通過点を指示してください]と表示されます。

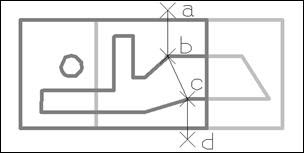

ラスタの境界部分をなぞるように指示します。
点(ａ)をクリックします。
- 点(ｂ)、点(ｃ)、点(ｄ)をクリックします。
- 右クリックメニューの[指定終了]をクリックをクリックするか、[Enter]キーを押します。

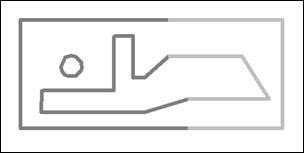

- 指定した通過点を境に、重複部分が消えました。
- [重なり部分の一括消去]コマンドはオプション製品「ラスタキット」のみの機能です。
- [設定]-[サーチ設定]コマンドの[サーチモード]タブの[以下のサーチを有効]欄の[ラスタサーチ]にチェックを付けると、ラスタの交点・端点・線上点に対するサーチが有効になります（中心点サーチはできません）。チェックが外れていると、ラスタに対する点サーチは行われません。
ラスタに対する点サーチは、点をクリックした際にスナップが効きます。ナビゲーション表示は行われません。
