部分図のみを印刷することはできないので、部分図を新規図面に複写して印刷します。
- あらかじめ、印刷したい部分図がある図面を開いておきます。[編集]-[部分図]-[部分図]コマンドをクリックします。[部分図]ダイアログボックスが表示されます。[名称]の一覧から印刷したい部分図を選択して[了解]ボタンを押します。【図-1】

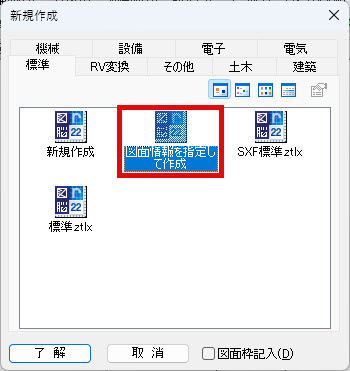

- [ファイル]-[新規作成]コマンドをクリックし、[図面情報を指定して作成]を選択して[了解]ボタンを押します。[図面情報]ダイアログボックスが表示されます。縮尺および用紙サイズを手順1の図面と同じ設定にして[了解]ボタン押します。
- [ウィンドウ]メニューから、手順1の図面を選択します。
- [編集]-[図形編集]-[図形複写]コマンドをクリックします。図形を選択し、複写基準点を指示します。
- [ウィンドウ]メニューから、手順2の図面を選択します。
- 複写先の点を指示し、配置角度を指示します。(角度の変更がない場合には、キーボードから[Enter]キーを押します)
- 部分図が新規図面に複写されます。[ファイル]-[印刷]コマンドで印刷します。
