図形にレイヤや部品名などの属性を持たせるには

図形にレイヤや部品名などの属性を持たせるには、[グループ化]コマンドを使用します。

1. [編集]-[グループ]-[グループ化]コマンドをクリックします。
2. 属性を持たせたい図形を選択します。（[設定]-[選択設定]コマンドで選択方法を選べます）
3. [この図形を選択しますか?]という選択確認のメッセージが表示されます。
   マウスの左ボタンをクリックするか、[完了]ボタンを押します。
4. [グループ化]ダイアログボックスが表示されます。
   グループに名前を付ける場合は[名称]にその名前を入力します。
   [レイヤ]は通常[グループのレイヤは指定しない]を選択します。（初期設定）
   指定する場合は[レイヤ]の一覧からグループが所属するレイヤを指定します。
   ※グループの属性のレイヤを指定すると[編集]-[詳細編集]-[属性変更]コマンドではレイヤを変更できなくなります。レイヤ変更する予定があるグループはレイヤを指定しないでください。
   [レイヤ]を変更するには[編集]-[グループ]-[グループ属性変更]コマンドでしか行えません。

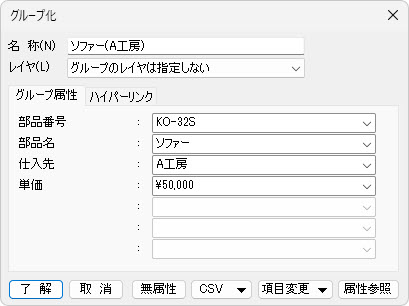

   【図脳RAPIDPRO22以前の場合】
   [設定]-[属性書式設定]コマンドで設定しているグループ属性項目が[グループ属性]タブに表示されます。項目名ごとに属性を入力します。

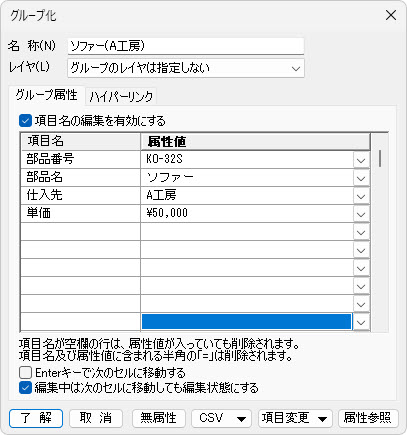

   【図脳RAPIDPRO23以降の場合】
   [項目名の編集を有効にする]にチェックを付けると、属性値を入力することができます。

5. [了解]ボタンを押すと、図形に属性が付与されると同時にグループ化されます。

• 手順4で[レイヤ]の一覧からグループが所属するレイヤを指定した場合は、
  [表示]-[表示設定]コマンドの[オプション(表示1)]タブの[初期値保存対象外]欄にある
  [グループ/ブロックレイヤ表示]にチェックを付けると、
  指定したレイヤの表示/非表示制御に連動させることができます。




• [表示]-[多機能ビュー]の[グループ]タブで、属性内容などを確認することができます。
  （[更新]ボタンを押します）
  グループ上で右クリックメニューを表示し、[ハイライト]をクリックすると図面上で図形がハイライト色で表示されます。
