作図済みの図形と同じ傾きで、対象図形を移動/複写するには、「要素角度参照」および「回転角度指定」の機能を使用します。

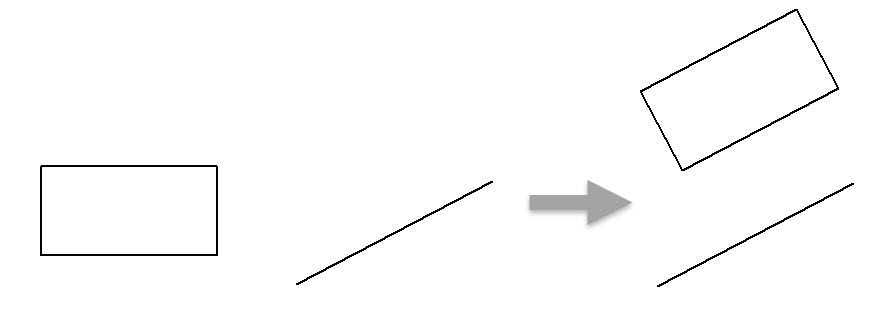

例）作図済みの角度のついた線分と同じ傾きで長方形を移動/複写する場合
- [編集]-[図形編集]-[図形移動]または[図形複写]コマンドをクリックします。
- 移動(または複写)する図形（長方形）を選択します。 （[設定]-[選択設定]コマンドで選択方法を選べます）
- [この図形を選択しますか?]という選択確認のメッセージが表示されます。
マウスの左ボタンをクリックするか、[完了]ボタンを押します。 - 右クリックメニューの[要素角度参照]をクリックしてチェックを付けます。
（付いている場合はキーボードの[Esc]キーを押します） - 右クリックメニューの[回転角度指定]をクリックしてチェックを付けます。
（付いている場合はキーボードの[Esc]キーを押します）

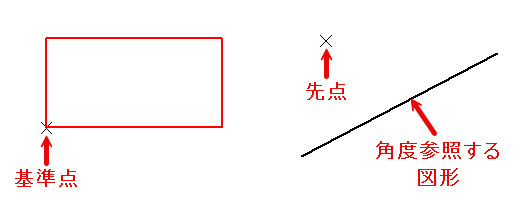

- 移動(または複写)基準点（長方形の左下角）を指示します。
- 移動(または複写)先の点を指示します。
- メッセージバーに[回転の角度を持つ図形、又は角度を指示してください]と表示されます。
作図済みの角度のついた線分（角度参照する図形）をクリックします。
- [この方向でよろしいですか?]という確認メッセージが表示されます。
マウスの左ボタンをクリックするか、[はい]ボタンを押すと、手順8でクリックした線分（角度参照する図形）と同じ傾きで長方形が移動(または複写)されます。
- 右クリックメニューの[コマンド終了]をクリックします。
- [要素角度参照]は初期の設定では無効になっています（チェックが外れています）。
クリックすることで有効（チェックを付ける）/無効（チェックを外す）の切り替えができます。
作図済みの図形の角度に合せた角度を指定したい場合は、右クリックメニューの[要素角度参照]にチェックを付けて、角度を持つ図形上の点でクリックします。
- [回転角度指定]は初期の設定では有効になっています（チェックが付いています）。
図脳RAPID20/PRO20以降では、初期の設定では無効になっています（チェックが外れています）。
クリックすることで有効（チェックを付ける）/無効（チェックを外す）の切り替えができます。
- [回転角度指定]は[設定]-[編集設定]コマンドでも設定できます。
[移動/複写時に回転角度を指定する(ラスタ編集含む)]にチェックを付けます。
- 「要素角度参照」は図脳RAPIDPROのみの機能です。図脳RAPIDにはありません。図脳RAPIDの場合は、右クリックメニューに[要素角度参照]が表示されません。
