対象製品

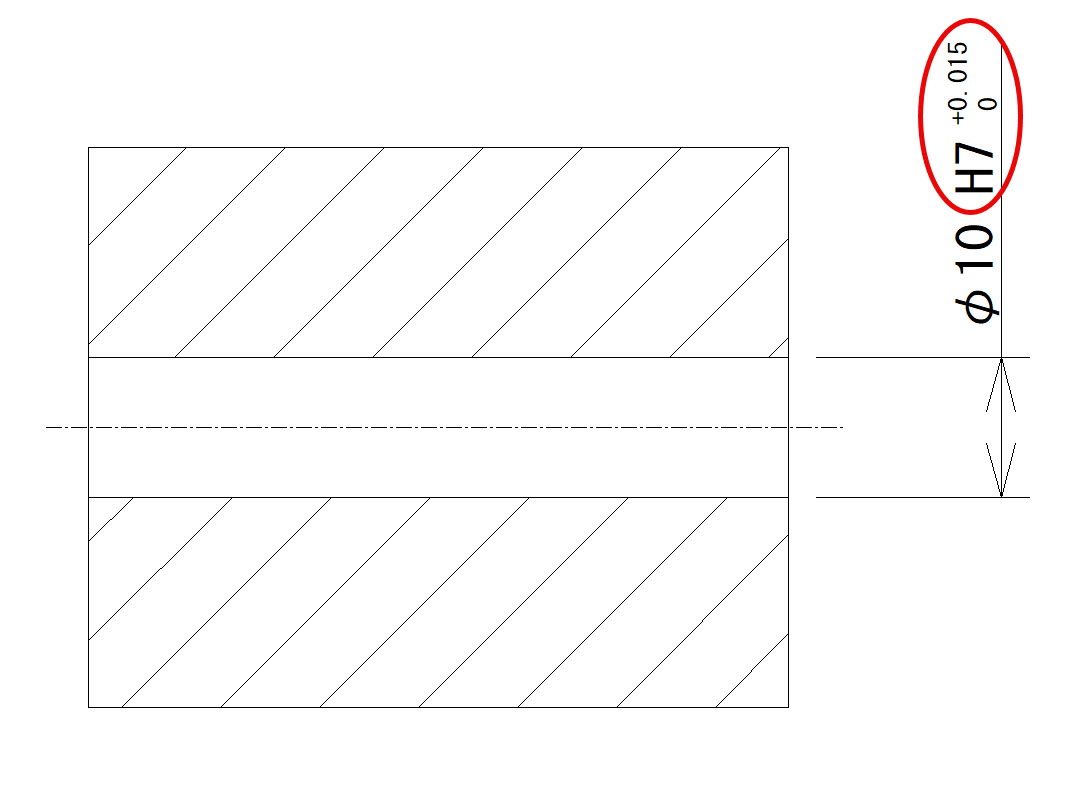

はめあい公差を作図するには、[作図]-[寸法線]-[はめあい公差]コマンドを使用します。
オプション製品「メカニカルキット」を図脳RAPID/PROにアドインすることで、図脳RAPID/PROの[作図]-[寸法線]メニューに[はめあい公差]コマンドが追加されます。
- [作図]-[寸法線]-[はめあい公差]コマンドをクリックします。
- はめあい公差を付加する寸法線または文字列を選択します。

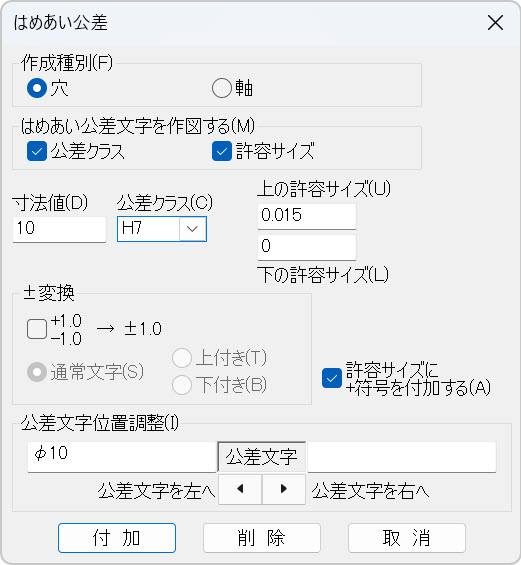

- [はめあい公差]ダイアログボックスが表示されます。
必要な項目を設定します。- [作成種別]欄で[穴]または[軸]を選択します。
- [はめあい公差文字を作図する]欄で[公差クラス]にチェックを付けると、公差クラスを作図します。チェックを外すと作図しません。[許容サイズ]にチェックを付けると、許容サイズを作図します。チェックを外すと作図しません。
- [寸法値]に寸法値が表示されます。書き換える場合は内容を入力します。
- [公差クラス]のプルダウンリストでJIS規格で定められた公差クラスの一覧が表示されます。クリックして選択します。選択した公差クラスの許容サイズが自動記入されます。
- [±変換]欄では、はめ合い公差の付加方法を選択します。
[+1.0-1.0→±1.0]にチェックを付けると、[上の許容サイズ][下の許容サイズ]の絶対値が同じ場合、「±」の記号で表現します。チェックが外れていると、「+1.0」「-1.0」のようにそれぞれ表現します。
[通常文字]を選択すると対象の文字列と同じ大きさで付加します。[上付き][下付き]を選択すると、対象の文字列に対して上付き、下付きに付加します。 - [許容サイズに+符号を付加する]にチェックを付けると、正の値のはめあい公差を付加する場合「+」記号を付けます。
- [公差文字位置調整]欄で公差文字を付加する位置を調整します。中央の公差文字の位置を基準にボタンを押して調整します。
- [付加]ボタンを押します。
- 作図済みのはめあい公差を修正する場合は、はめあい公差が付加された文字列・寸法線をクリックし、変更後[付加]ボタンを押します。
- 作図済みのはめあい公差を削除する場合は、はめあい公差が付加された文字列・寸法線をクリックし、[削除]ボタンを押します。
- [作図]-[寸法線]-[統合寸法(穴/軸)]コマンドの[統合寸法(穴/軸)]ダイアログボックス内の[はめあい公差記入]ボタンを押すことでも、[はめあい公差]コマンドと同様の操作を行うことができます。
- 公差文字の大きさは、通常の文字の大きさに対する比率で設定します。詳細は「公差文字の大きさを変更するには」をご参照ください。
