「コマンド実行でエラーが発生しました。」と表示される

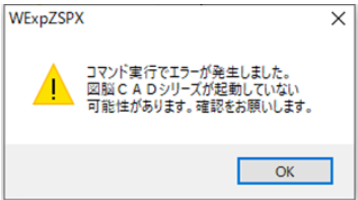

部品/ユーザーシンボル配置時などに「コマンド実行でエラーが発生しました。図脳CADシリーズが起動していない可能性があります。確認をお願いします。」と表示され、部品/ユーザーシンボルの配置ができないケースがあります。

この場合、図脳エクスプローラ側から図脳CADを正しく認識できていない状態が想定されます。
下記作業を実施して、現象が改善されるかご確認ください。

• 図脳RAPID/PROはあらかじめ終了します。

1. Windowsのスタートメニューをクリックし、右上の[すべてのアプリ]（または[すべて]）をクリックして、[図脳RAPIDXX]-[図脳RAPIDXXの関連付け]をクリックします。
   （図脳RAPIDPROの場合は「図脳RAPIDPROXX」）
   （「XX」は図脳CADのバージョンを表す数字）
2. [ユーザーアカウント制御]画面が表示されます。[はい]ボタンを押します。

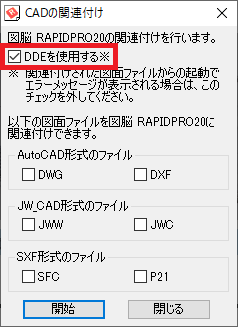

3. [CADの関連付け]が起動します。
   [DDEを使用する]のみにチェックを付けて[開始]ボタンを押します。




4. [図脳RAPIDXXの関連付けを行いました]というメッセージが表示されます。[OK]ボタンを押します。




5. [閉じる]ボタンを押して[CADの関連付け]を終了します。
6. パソコンを再起動して動作を確認します。
