離れている2つの図形を接合するには

離れている2つの図形を接続するには、[図形接続]コマンドを使用します。

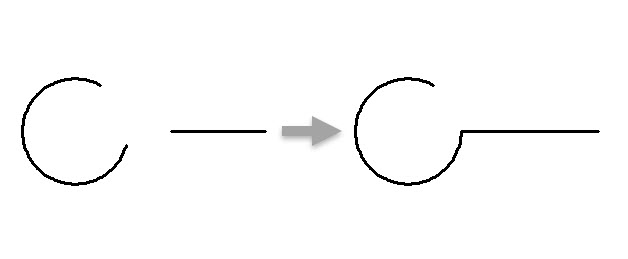

[図形接続]コマンドは、指定した2つの図形(線分・円弧) を接続します。

たとえば、ある線分を、他の線分と交わるところまで延長または縮める場合などに使用します。

  1. [編集]-[詳細編集]-[トリミング]-[図形接続]コマンドをクリックします。
  2. 接続する1本目の図形を選択します。
  3. 接続する2本目の図形を選択します。
  4. 選択した2つの図形の交点まで図形を伸縮します。

  • 接続の対象となる図形は線分、円、円弧のみです。
  • 円弧が接続された結果、開始角度と終了角度が一致するときは、円要素に変換されます。
