作図済みの寸法線に付加記号を追加/変更/除外するには

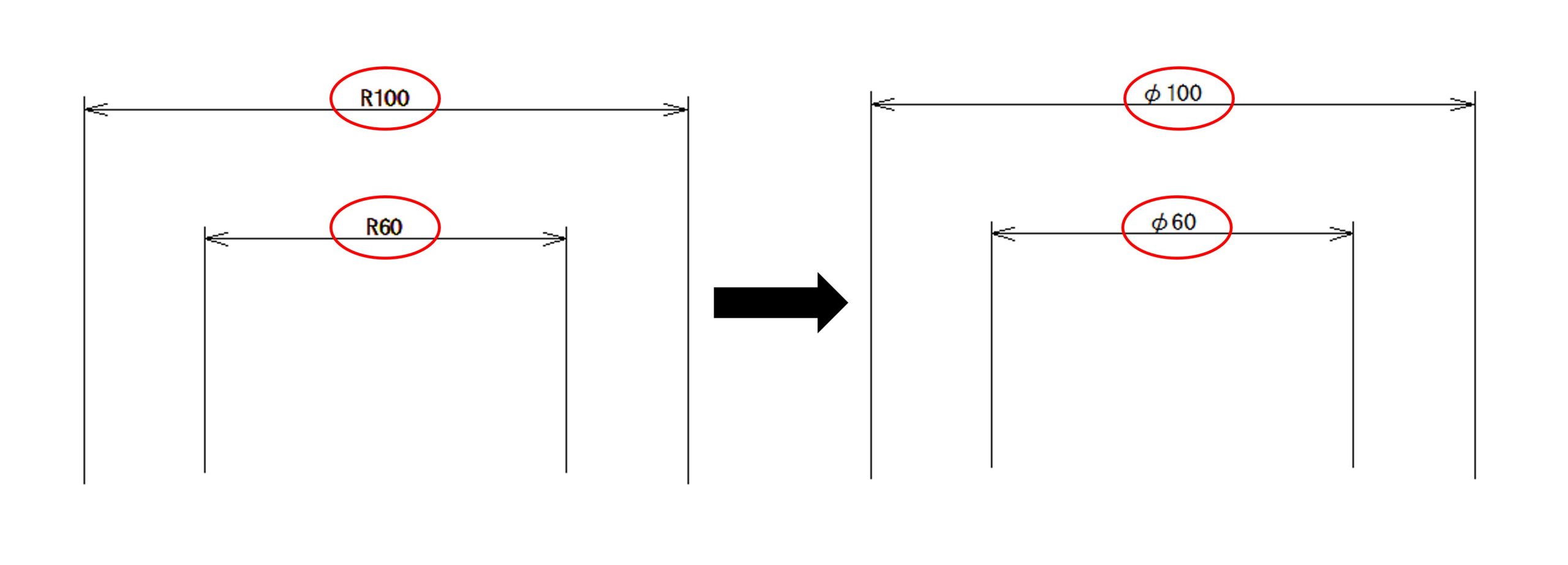

[寸法記号一括]コマンドで作図済みの寸法線の付加記号を一括で追加/変更/除外することができます。

1. [編集]-[寸法線編集]-[寸法記号一括]コマンドをクリックします。
2. 寸法線を選択します。（[設定]-[選択設定]コマンドで選択方法を選べます）
3. [この図形を選択しますか?]という選択確認のメッセージが表示されます。マウスの左ボタンをクリックするか、[完了]ボタンを押します。
4. [寸法記号一括]ダイアログボックスが表示されます。必要な項目を設定します。

5. [了解]ボタンを押します。

• 付加記号は[設定]-[寸法設定]コマンドの[文字]タブの[ユーザ付加記号]で項目追加できます。




• このコマンドは図脳RAPIDPROのコマンドです。図脳RAPIDにはありません。
