白背景の図面上に白で作図された文字や図形、または、黒背景の図面上に黒で作図された文字や図形のように、そのままでは見えない図形に、読み込み時に色変換を行うかどうかを設定することができます。
初期の設定では色変換を行う設定になっており、この設定の影響で、意図せず図形や文字の色が白から黒などに変換されてしまうことがあります。
その場合は、下記の手順で設定を変更します。
- [設定]-[環境設定]コマンドをクリックします。

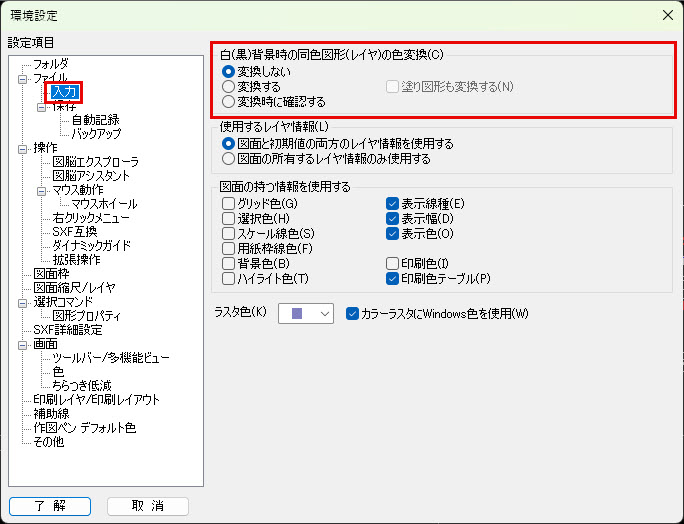

- [環境設定]ダイアログボックスが表示されます。
左側の[設定項目]の[ファイル]-[入力]をクリックしします。 - 右側の[白(黒)背時の同色図形(レイヤ)の色変換]欄で[変換しない]を選択します。
- [了解]ボタンを押します。
- [変換時に確認する]を選択すると、読み込みの際に[図形(レイヤ)の色に背景色と同じ色があります。図形(レイヤ)の色を変換しますか?]という確認ダイアログボックスが表示され、読み込み時に選択できるようになります。
- [塗り図形も変換する]にチェックを付けると、塗り図形も変換の対象となります。この項目は[変換する][変換時に確認する]を選択した場合に有効になります。
