紙の図面をスキャナで読み込んでCADで利用するには

紙図面をスキャナで取り込んだデータを図脳CADで読み込むには、スキャナで取り込んだデータを画像(ラスタ)として図面に重ね合わせる方法と、CAD要素に変換して読み込む方法があります。

画像(ラスタ)として図面に重ね合わせる方法

[ラスタ]-[ラスタ挿入]-[ファイル読込]コマンドで、現在開いている図面に画像(ラスタ)として読み込みます。
ラスタとして読み込み可能なファイルは、TIFF形式(無圧縮)、BMP形式、JPEG形式、SCI形式、CALS/Type1です。

図脳RAPIDの場合

  1. スキャナで紙図面をスキャンし、保存します。
    ・TIFF形式で保存する場合は、無圧縮状態で保存します。
  2. 図脳CADを起動します。
  3. [ラスタ]-[ラスタ挿入]-[ファイル読込]コマンドをクリックします。

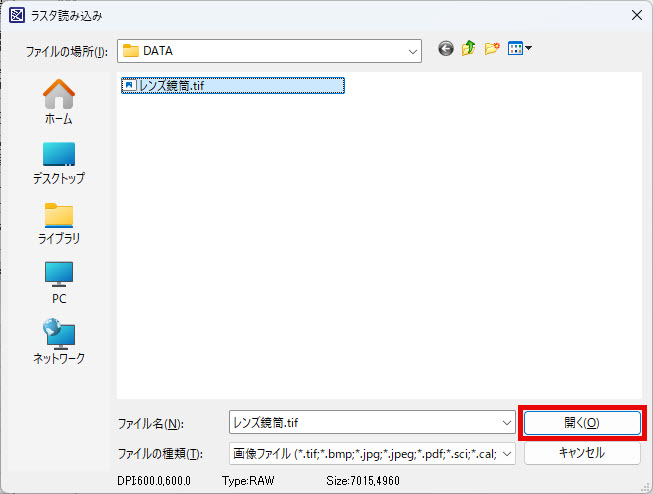

  4. ファイルを選択して[開く]ボタンを押します。
    ・[配置位置指定]にチェックを付けると、配置位置の指定やラスタの大きさ(長さ、高さ)、向き(角度)などを任意に指定して読み込めます。

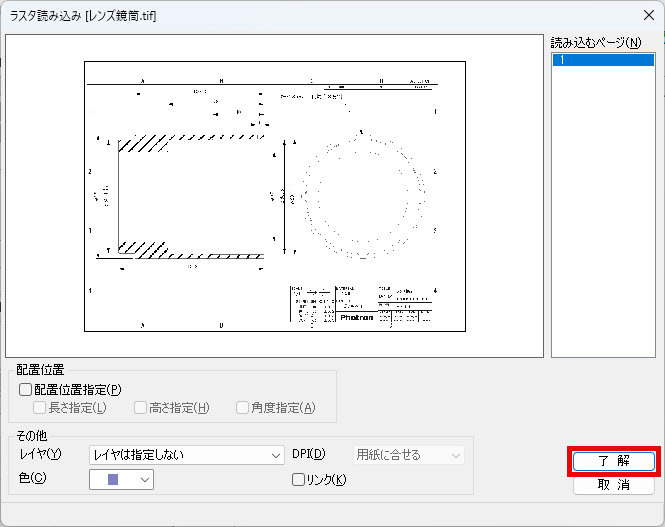

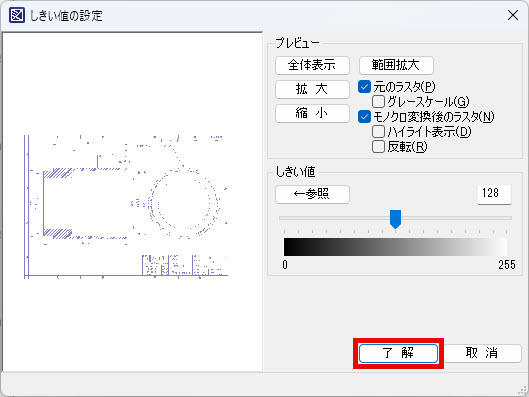

  5. ラスタファイルがグレースケールやカラーの場合は、[しきい値の設定]ダイアログボックスが表示されます。必要な項目を設定して[了解]ボタンを押します。
    ・[しきい値]欄でラスタのしきい値を設定します。数値が小さいほど、より明るい部分まで「黒」と認識します。数値が大きいほど、より暗い部分まで「白」と認識します。数値は0~255の値を入力します。

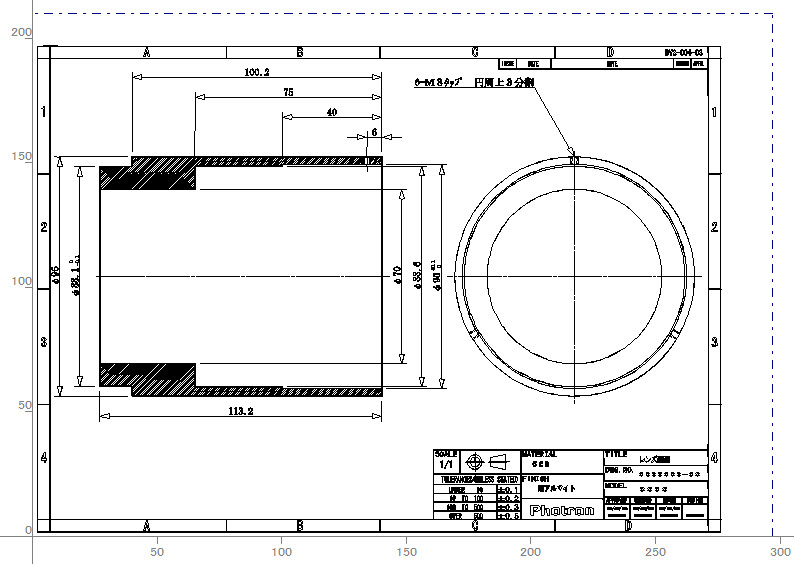

  6. 現在開いている図面にラスタデータが読み込まれます。

図脳RAPIDPROの場合

  1. スキャナで紙図面をスキャンし、保存します。
    ・TIFF形式で保存する場合は、無圧縮状態で保存します。
  2. 図脳CADを起動します。
  3. [ラスタ]-[ラスタ挿入]-[ファイル読込]コマンドをクリックします。
  4. ファイルを選択して[開く]ボタンを押します。
    ・[配置位置指定]にチェックを付けると、配置位置の指定やラスタの大きさ(長さ、高さ)、向き(角度)などを任意に指定して読み込めます。
  5. ラスタファイルがグレースケールやカラーの場合は、[しきい値の設定]ダイアログボックスが表示されます。必要な項目を設定して[了解]ボタンを押します。
    ・[しきい値]欄でラスタのしきい値を設定します。数値が小さいほど、より明るい部分まで「黒」と認識します。数値が大きいほど、より暗い部分まで「白」と認識します。数値は0~255の値を入力します。
  6. 現在開いている図面にラスタデータが読み込まれます。
  • 読み込み後のデータは、[ラスタ]メニュー内のコマンドでのみ編集が可能です。

CAD要素に変換して読み込む方法

[ファイル]-[ファイル入力]-[TIFF形式]コマンドで、ベクタに変換して読み込みます。
[ファイル入力]-[TIFF形式]コマンド読み込み可能なファイルは、白黒2値(モノクロ2値)のTIFF形式(無圧縮)です。

  1. スキャナで紙図面をスキャンし、保存します。
    ・TIFF形式で保存する場合は、白黒2値(モノクロ2値)の無圧縮状態で保存します。
  2. 図脳CADを起動します。

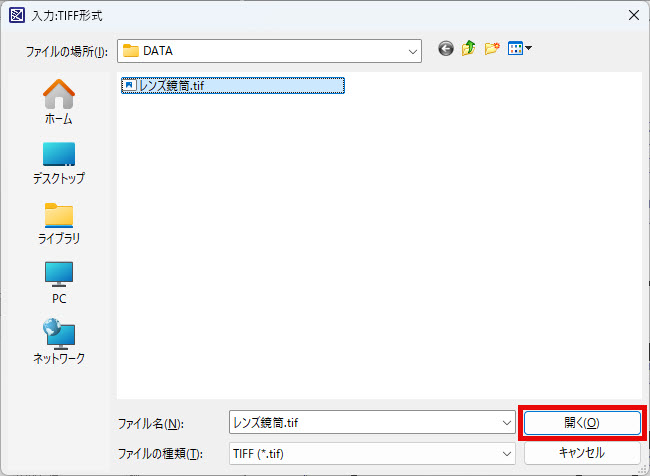

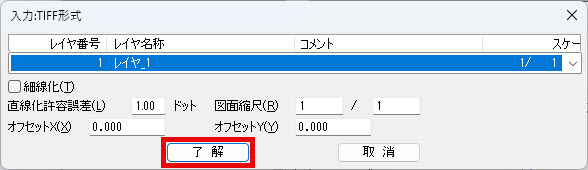

  3. [ファイル]-[ファイル入力]-[TIFF形式]コマンドをクリックします。
