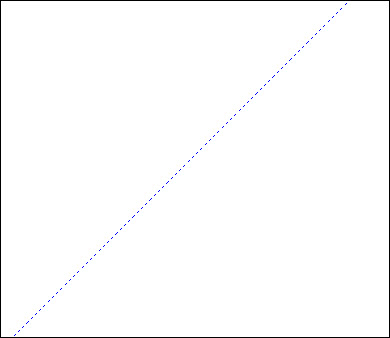

角度のついた補助線を作図するには

[角度補助線]コマンドで、通過点２点または通過点と角度を指定して、角度のついた補助線を作図します。

1. [補助]-[角度補助線]コマンドをクリックします。
2. 基準点をクリックするか、座標値を入力します。

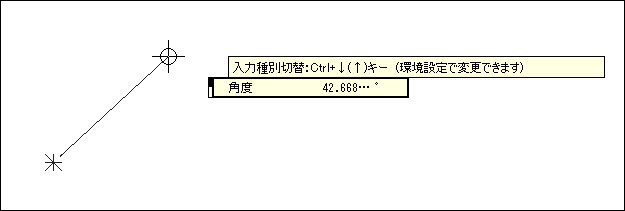

3. 任意の位置をクリックするか、キーボードから角度を入力します。


• 右クリックメニューの[有限補助線]にチェックをつけると、補助線の通過位置に仮想線が表示されます。ここで始点・終点を指示すると、有限補助線を作図できます。
• このコマンドは割り込みコマンドです。通常のコマンドを使用しているときでも自由に割り込んで使用できます。[ESC]キーまたは右クリックメニューの[終了]でコマンドを解除すると、その前に使用していたコマンドに戻ります。
• 通過点を指示するとき、キーボードの[Shift]キーを押しながらカーソルを動かすと、傾斜角が一定角度ごとの角度指定となります。このときの角度は[設定]-[編集設定]コマンドの[Shift制御時のステップ角度[°]]で設定します。
