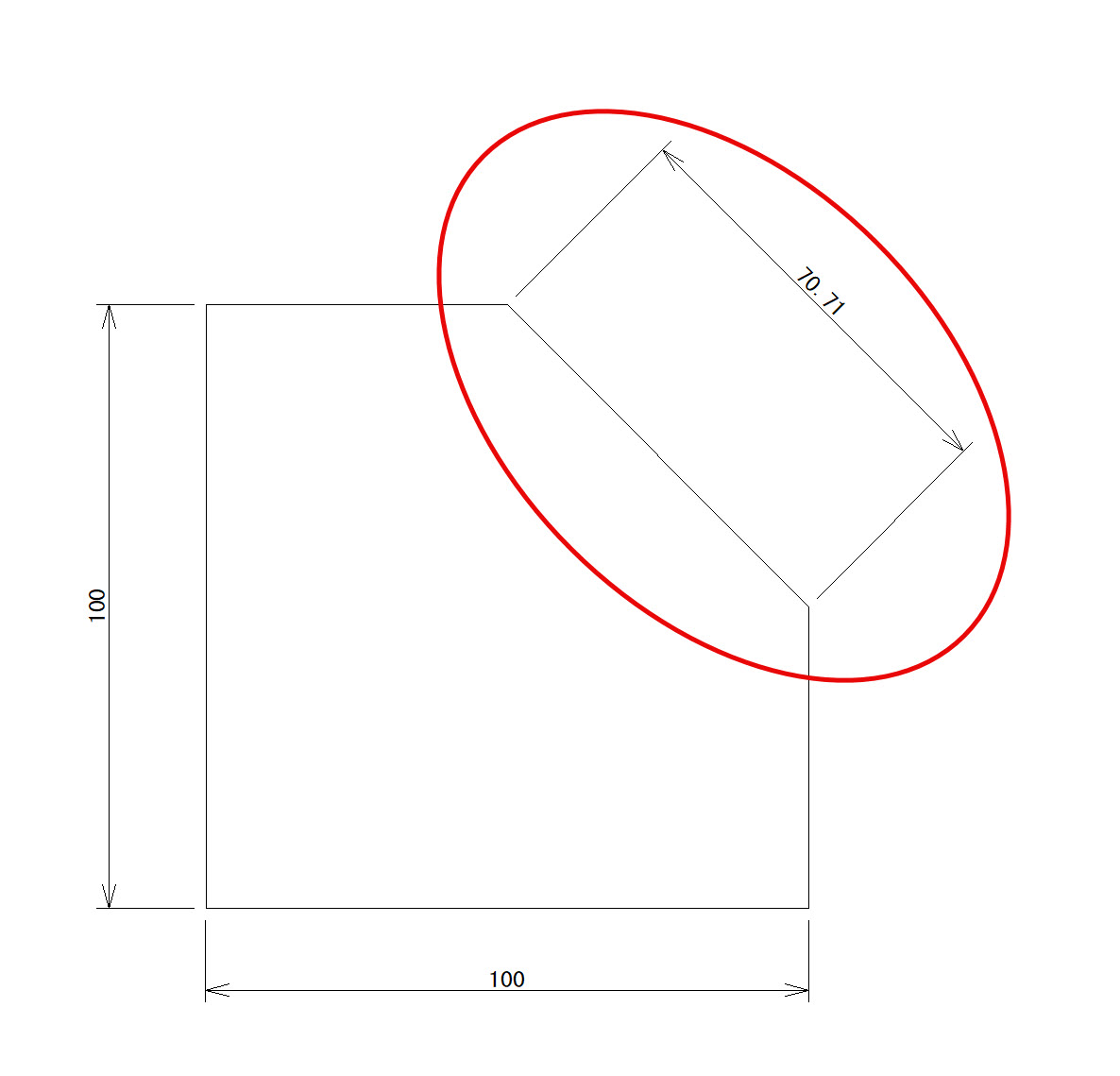

下図のような斜め方向の寸法線を作図するには、[距離寸法]コマンドを使用します。
- [作図]-[寸法線]-[距離寸法]コマンドをクリックします。

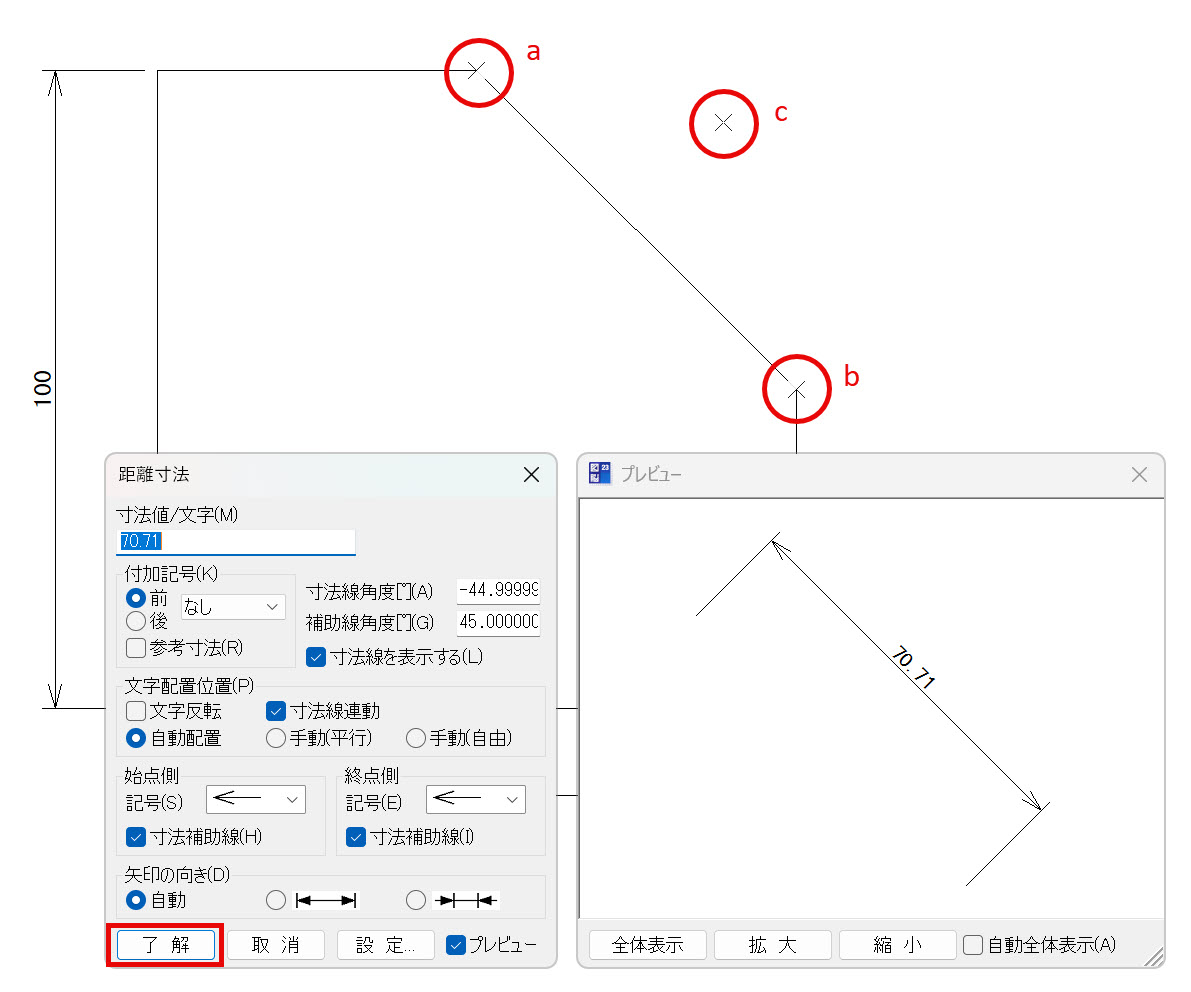

- 始点(a)、終点(b)を指示します。
- 通過点(c)を指示します。
- [距離寸法]ダイアログボックスが表示されます。
内容を確認し、[了解]ボタンを押します。
- [作図]-[寸法線]-[距離寸法]コマンド以外に、[作図]-[寸法線]-[統合寸法]コマンドでも距離寸法を作図することができます。詳細は「指定した2点間に寸法線を作図するには」をご覧ください。
- 斜め方向の連続寸法を作図する場合は、[作図]-[寸法線]-[連続統合寸法]コマンドを使用します。詳細は「複数の指定した点に寸法線を作図するには」をご覧ください。
