非表示にしたレイヤを半透明状態で表示するには

図脳RAPID23シリーズ以降で、非表示設定したレイヤに属する図形を半透明状態で表示することができます。非表示レイヤ色は、サーチ・選択・印刷の対象外となります。

1. [設定]-[作図設定]コマンドをクリックします。

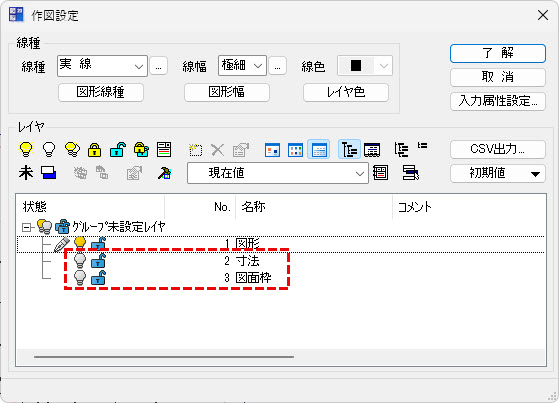

2. [作図設定]ダイアログボックスが表示されます。
   非表示にしたいレイヤの電球マークをクリックし、非表示状態にします。

3. [了解]ボタンを押します。

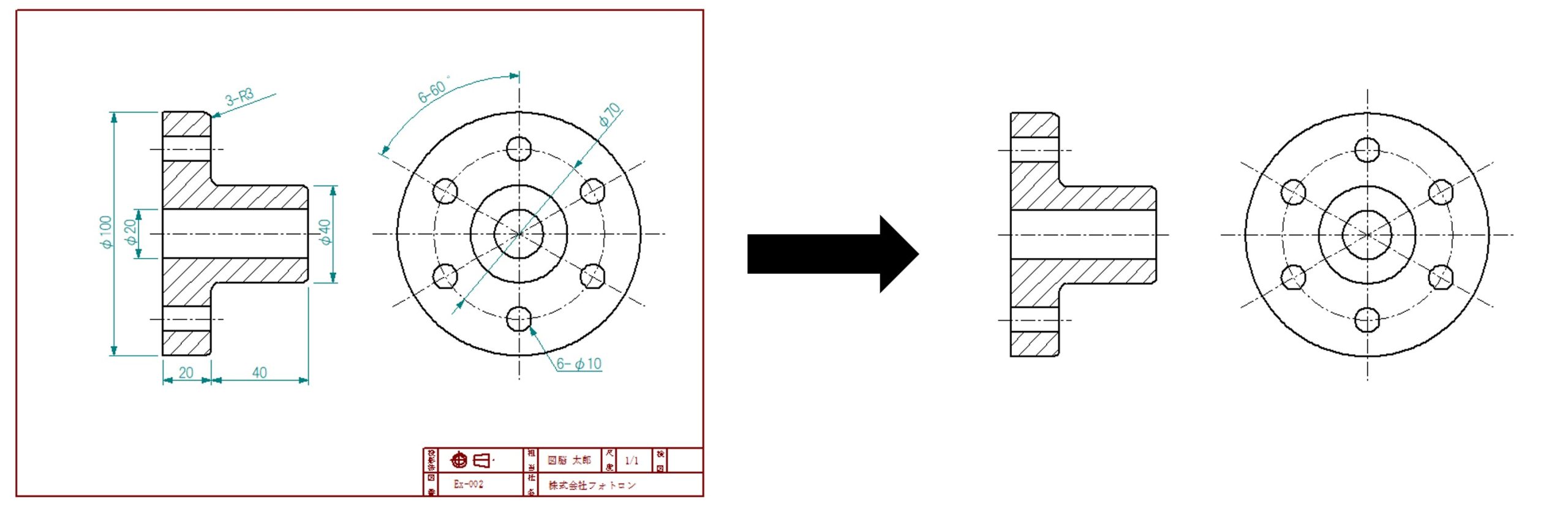

4. 手順2で非表示設定したレイヤが非表示になります。

5. [表示]-[表示設定]コマンドをクリックします。
6. [表示設定]ダイアログボックスが表示されます。
   [オプション(表示1)]タブをクリックします。

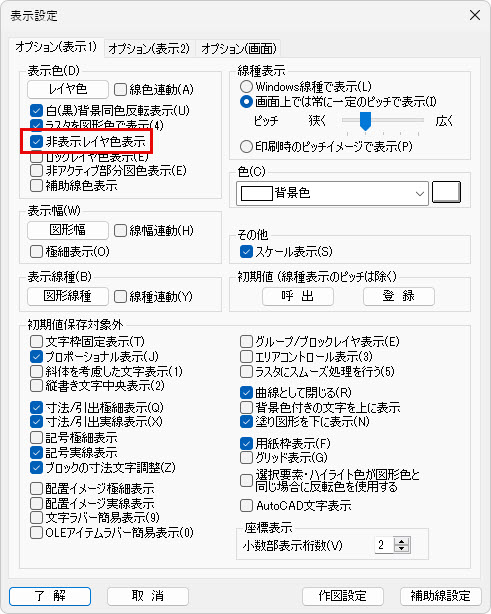

7. [表示色]欄の[非表示レイヤ色表示]にチェックを付けます。

8. [了解]ボタンを押します。

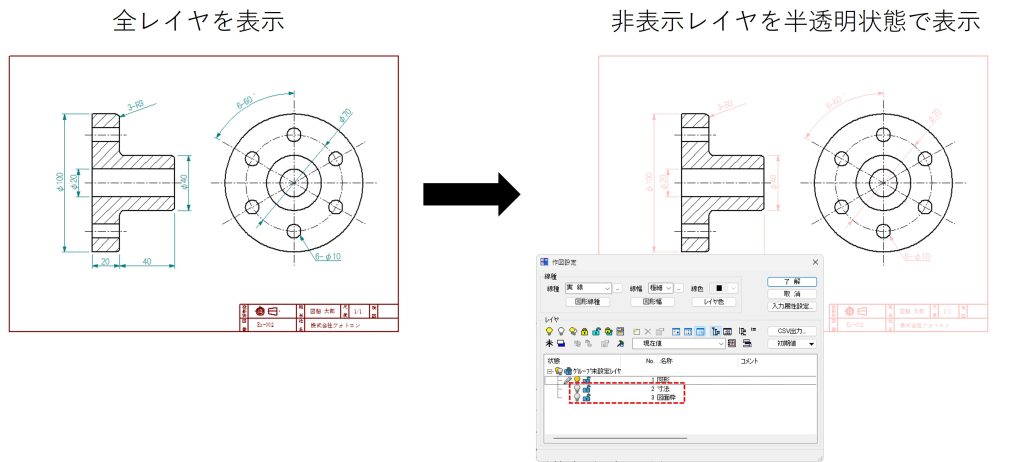

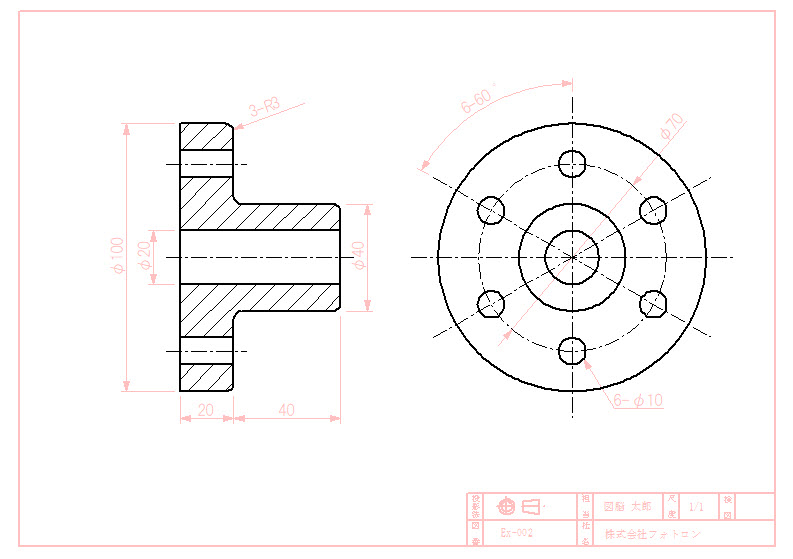

9. 非表示設定したレイヤの図形が半透明状態で表示されます。


非表示レイヤ色の色を変更することができます。

1. [表示]-[表示設定]コマンドをクリックします。
2. [表示設定]ダイアログボックスが表示されます。
   [オプション(表示1)]タブをクリックします。

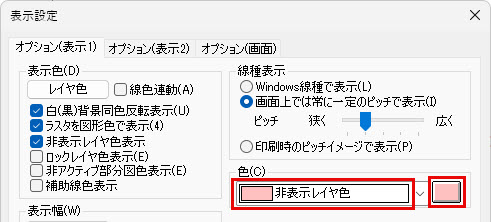

3. [色]欄の一覧から[非表示レイヤ色]を選択します。
4. 右側の色ボタンを押します。

5. [色の設定]ダイアログボックスが表示されます。
   任意の色を選択して[OK]ボタンを押します。

6. [表示設定]ダイアログボックスに戻ります。

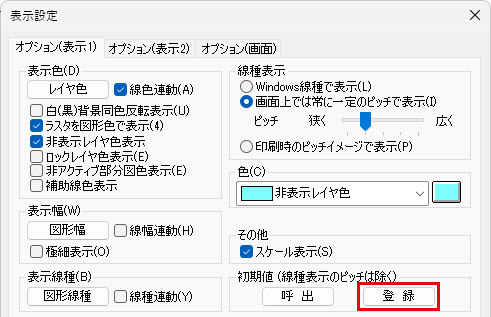

   [初期値]欄の[登録]ボタンを押します。

7. [初期値保存]ダイアログボックスが表示されます。
   [保存]ボタンを押します。

8. [WRPDXX.ztlx は既に存在します。上書きしますか?]という確認メッセージが表示されます。
   [はい]ボタンを押します。

   （図脳RAPIDPROの場合は「WRPDXXP」）
   （「XX」は図脳CADのバージョンを表す数字）
9. [表示設定]ダイアログボックスに戻ります。[了解]ボタンを押して閉じます。

• 非表示レイヤ色は、サーチ・選択・印刷の対象外です。
