JW_CAD形式の図面を開くには

[ファイル]-[ファイル入力]-[JW_CAD形式]コマンドでJW_CAD形式（JWW/JWC形式）の図面を開きます。

1. [ファイル]-[ファイル入力]-[JW_CAD形式]コマンドをクリックします。
2. [入力：JW_CAD形式]ダイアログボックスが表示されます。

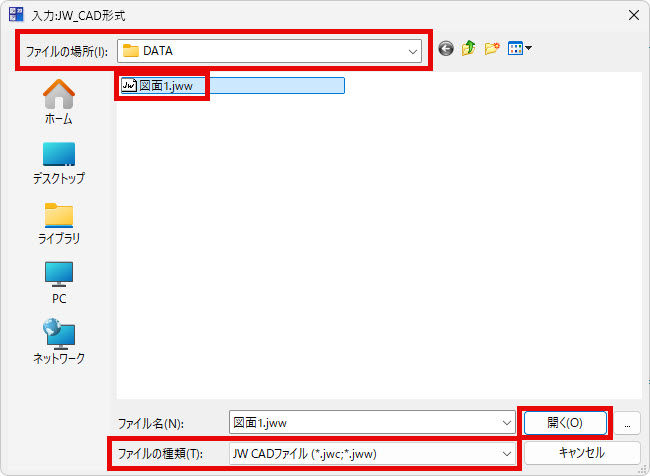

3. 【図脳RAPIDPROの場合】
   [ファイルの場所]からデータが保存されているフォルダを選択します。
   [ファイルの種類]の一覧から形式を選択します。
   ファイルを選択して[開く]ボタンを押します。

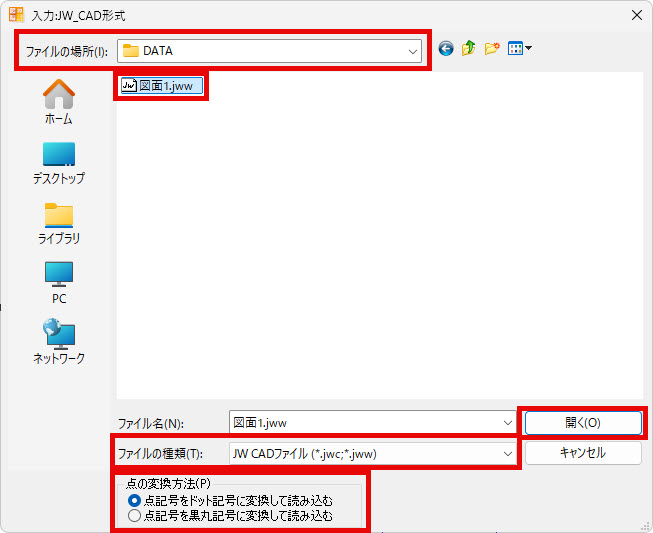

   【図脳RAPIDの場合】
   [ファイルの場所]からデータが保存されているフォルダを選択します。
   [ファイルの種類]の一覧から形式を選択します。
   [点の変換方法]で[点記号をドット記号に変換して読み込む]または[点記号を黒丸記号に変換して読み込む]を選択します。
   ファイルを選択して[開く]ボタンを押すと、図面が読み込まれます。

4. 【図脳RAPIDPROの場合】
   [入力:JW_CAD形式]ダイアログボックスが表示されます。
   必要な項目を設定して[了解]ボタンを押します。

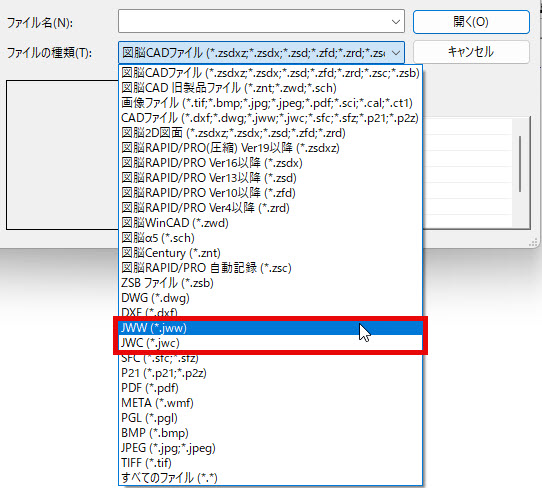

• [ファイル]-[開く]コマンドをクリックし、[ファイルの種類]の一覧から[JWW(*.jww)]または[JWC(*.jwc)]を選択して開くこともできます。
