CSV形式で作成した座標リストから線分または円を自動描画するには

  1. あらかじめCSV形式で座標リストを作成します。

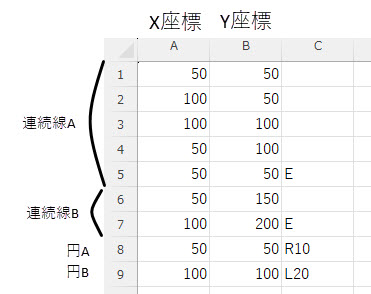

    ※C:\Users\Public\Documents\CADDATA\TOOL\SampleData にある[PolyLineToolSampleData.csv]がサンプルになります。CSVファイルの書式について詳しくはこちらご参照ください
  2. [ツール]-[CSV→座標指定描画ツール]コマンドをクリックします。

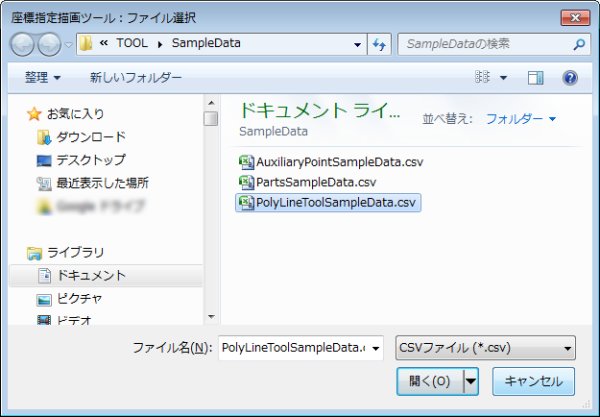

  3. [座標指定描画ツール:ファイル選択]ダイアログボックスが表示されます。手順1の座標リスト(CSVファイル)を選択して[開く]ボタンを押します。【図-1】

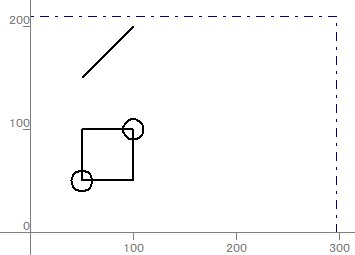

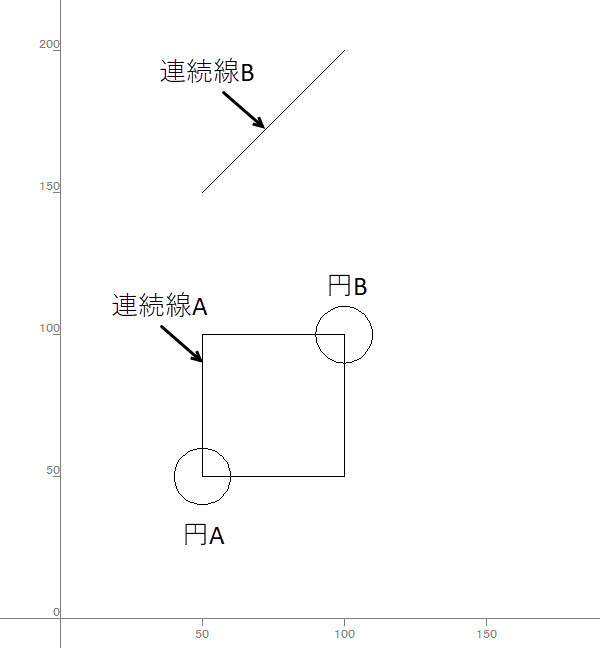

  4. CSVファイルが書式通りであれば、図形が作図されます。座標が用紙枠外にある場合は、画面上に表示されないことがあるので、[表示]-[全体表示]コマンドをクリックして用紙枠外に図形が作図されていないかご確認ください。

※現在の作図属性(レイヤ・線種・幅・色)で作図されます。


画像一覧

【図-1】
【図-2】
