作図済みの連続寸法線の一部の寸法文字位置を変更するには

  1. [編集]-[寸法線編集]-[連続寸法部分修正]コマンドをクリックします。
  2. 修正したい寸法線を選択します。(選択方法は1図形のみ)

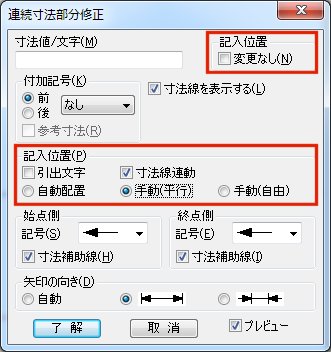

    [連続寸法部分修正]ダイアログボックスが表示されます。
  3. [記入位置]欄の[変更なし]のチェックを外します。
    [記入位置]欄で[手動(平行)]もしくは[手動(自由)]を選択し、
    [了解]ボタンを押します。図-1】
  4. 手順3で[記入位置]欄の[引出文字]にチェックを付けた場合は
    引出点と水平線の終点を指示します。
  5. 寸法文字の配置位置を指示します。自動配置する場合は[Enter]キーを押します。



  • [寸法値/文字]には、全角文字や記号などを入力することもできます。
  • 矢印記号の[始点側][終点側]は、寸法線を作図した時の一点目が[始点側]となります。
  • 寸法文字のサイズ、フォント、矢印記号サイズなどの「大きさ」を変更する場合は、
    [編集]-[寸法線編集]-[寸法属性変更]コマンドを使用してください



画像一覧

【図-1】
