DXF（またはDWG）ファイルを入力する際に、任意の寸法文字サイズ、記号などを指定するには

AutoCAD形式（DXF/DWG）を入力する際に、[設定]-[寸法設定]コマンドの設定値を使用して端部記号・文字フォント・文字サイズを指定することができます。

1. [ファイル]-[ファイル入力]-[AutoCAD形式]コマンドをクリックします。
2. [ファイルの場所]からデータが保存されているフォルダを選択します。
3. [ファイルの種類]の一覧から形式を選択します。
4. ファイルを選択して[開く]ボタンを押します。

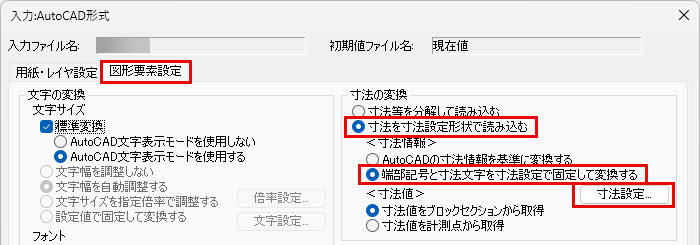

5. [入力:AutoCAD形式]ダイアログボックスが表示されます。
   [図形要素設定]タブをクリックします。
6. [寸法の変換]の[寸法を寸法設定形状で読み込む][端部記号と寸法文字を寸法設定で固定して変換する]にチェックを付け、[寸法設定]ボタンを押します。

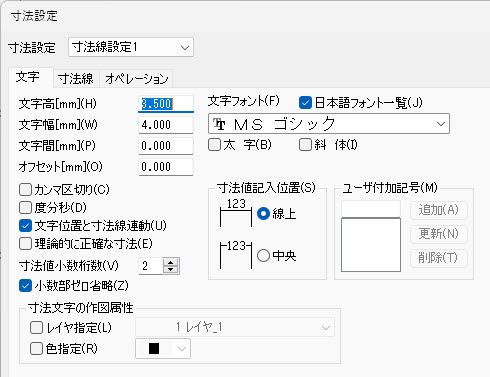

7. [寸法設定]ダイアログボックスが表示されます。
   [文字][その他]タブで、寸法文字・矢印の大きさを設定し、[了解]ボタンを押します。

8. [プレビュー更新]ボタンを押して、プレビューウィンドウで確認します。
9. [了解]ボタンを押して図面を開きます。

• この機能は図脳RAPIDPROのみの機能です。図脳RAPIDにはありません。
