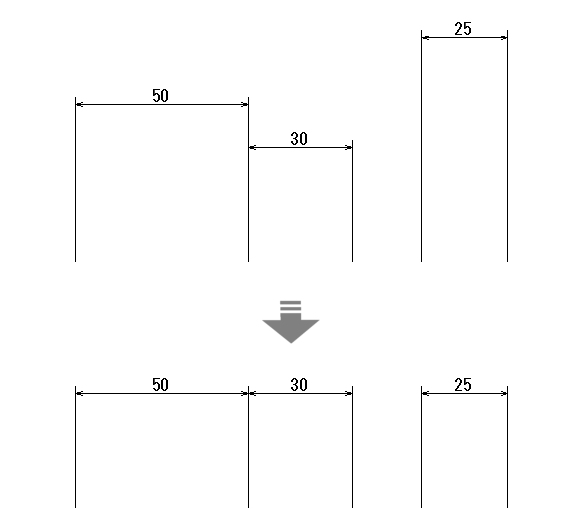

[寸法通過点一括]コマンドで、既に描かれた寸法線の寸法通過点を任意の位置で整列させることができます。
- [編集]-[寸法線編集]-[寸法通過点一括]コマンドをクリックします。
- 寸法線を整列する位置を指示します。
- 寸法線を選択します。([設定]-[選択設定]コマンドで選択方法を選べます)
- 寸法線の寸法通過点が整列します。
- 続けて他の位置で寸法線を整列する場合は、右クリックの[オペレーションバック]をクリックすると手順2から操作を行うことができます。
[寸法通過点一括]コマンドで、既に描かれた寸法線の寸法通過点を任意の位置で整列させることができます。
