(例:長さと角度を指定して基図を挿入する場合)
- [基図]-[基図挿入]-[ファイル読み込み]コマンドをクリックします。

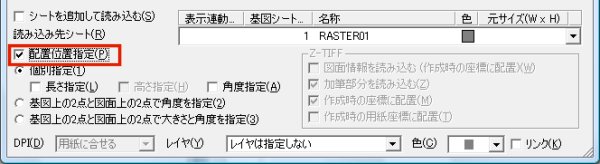

- [配置位置指定][個別指定]にチェックを付けます。【図-1】
- 長さ指定:チェックを付けると、長さを指定できます。
- 高さ指定:[長さ指定]にチェックが付いている場合にのみ有効になります。チェックと付けると高さを指定できます。
- 角度指定:チェックを付けると、角度を指定できます。
- [長さ指定][角度指定]にチェックを付け、任意のファイルを選択し[開く]ボタンを押します。
- 配置位置をクリックするか、座標値をキーボードから入力します。任意の角度になるようにカーソル位置を調整し、クリックします。
- 基図が挿入されます。
