図形要素の一部分を他の属性に変更するには

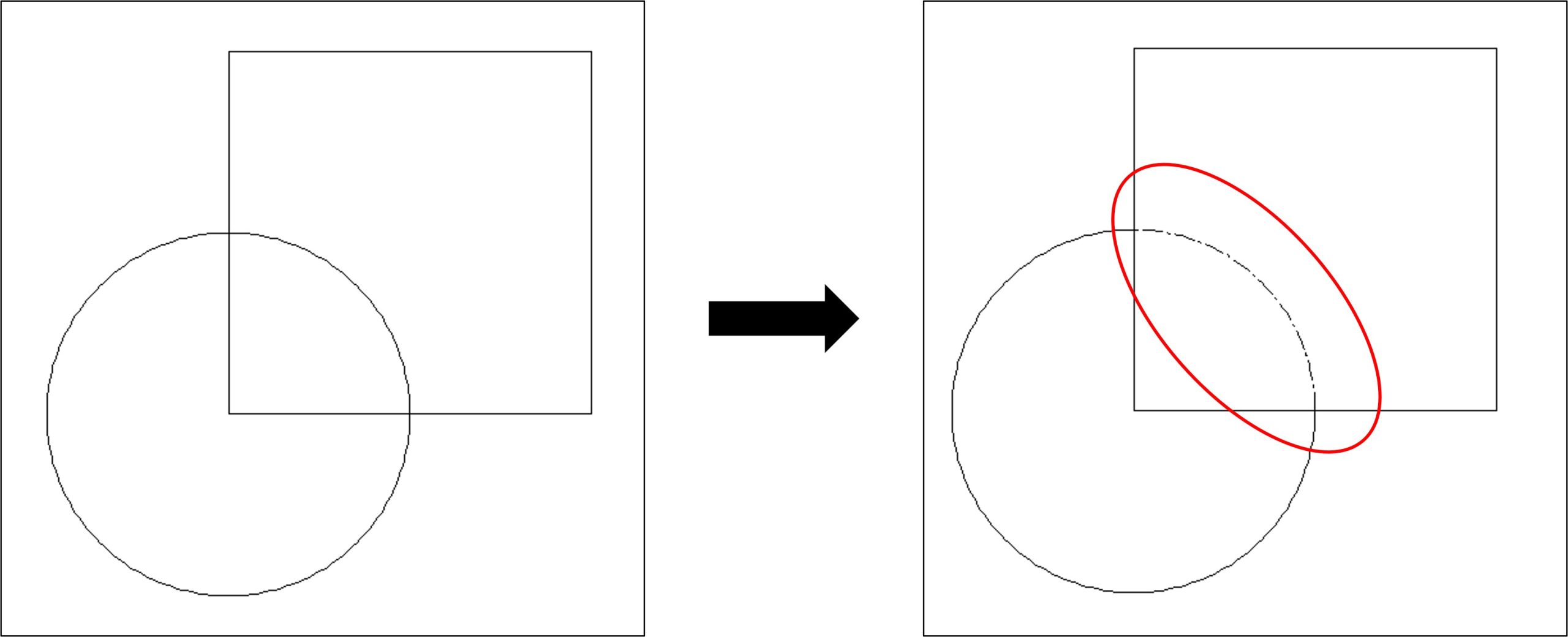

図形要素（線分、円、円弧、楕円、楕円弧）の一部分を、他の属性（線種、線幅、線色、レイヤ）に変更するには、[線部分変換]コマンドを使用します。

1. [編集]-[詳細編集]-[線部分変換]コマンドをクリックします。

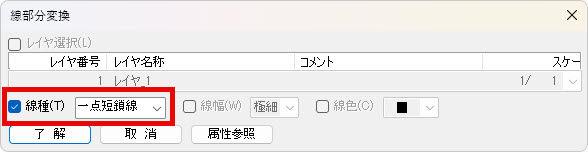

2. [線部分変換]ダイアログボックスが表示されます。
   変更する属性を指定します。
   • [レイヤ選択]で一覧から変更したいレイヤを選択します。[レイヤ選択]のチェックが付いていると変更が有効になります。チェックを外すと変更されません。
   • [線種]で一覧から変更したい線種を選択します。[線種]のチェックが付いていると変更が有効になります。チェックを外すと変更されません。
   • [線幅]で一覧から変更したい線幅を選択します。[線幅]のチェックが付いていると変更が有効になります。チェックを外すと変更されません。
   • [線色]で一覧から変更したい線色を選択します。[線色]のチェックが付いていると変更が有効になります。チェックを外すと変更されません。
   • 作図済みの図形と同じ属性に変更したい場合は[属性参照]ボタンを押して、参照したい図形をクリックします。

3. [了解]ボタンを押します。

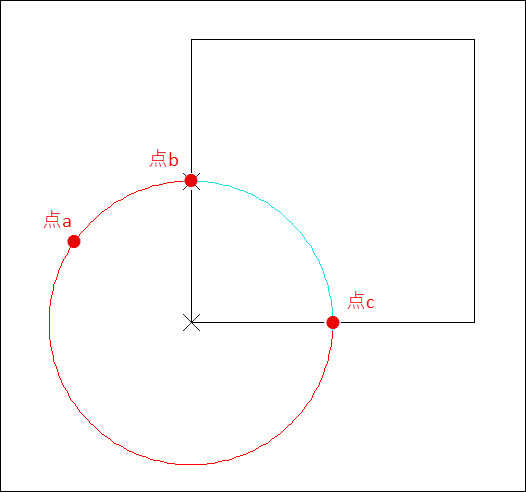

4. 属性を変更したい図形(点a)をクリックします。
5. 属性を変更する開始位置(点b)をクリックします。
6. 属性を変更する終了位置(点c)をクリックします。

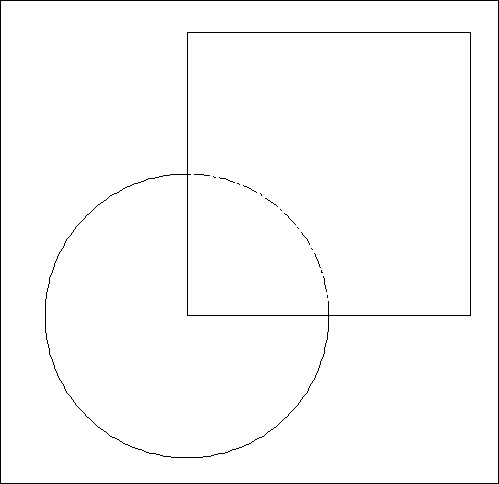

7. 選択した図形の一部分の属性を変更できました。


• 右クリックメニューの[交点認識]にチェックを付けると、部分変換する図形要素上に他の図形要素との交点がある場合、その交点を自動的に認識して部分変換を行うことができます。

• [線部分変換]コマンドは図脳RAPIDPROのみの機能です。図脳RAPIDにはありません。
