寸法線を選択したときに端点にグリップ点が表示されない

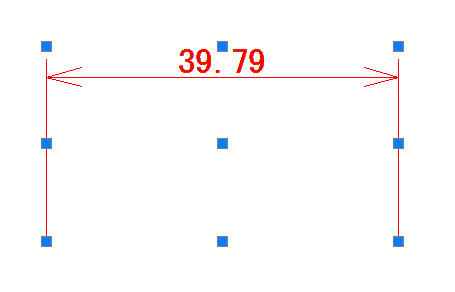

寸法線を選択したときに端点にグリップ点（青色の四角形）が表示されず、寸法線の通過点や、始点および終点の位置を変更できない場合、寸法線全体にグリップ点が表示されて、寸法線全体が変形してしまう場合は、[矩形グリップ点モード]を無効にします。

1. 右クリックメニューの[コマンド終了]をクリックしてコマンドが実行されていない状態にします。
   または、[編集]-[選択]コマンドをクリックします。
2. 右クリックメニューの[矩形グリップ点モード]をクリックしてチェックを外します。




3. 寸法線を直接クリックして選択します。
   または、寸法線を囲むように2点をクリックして選択します。

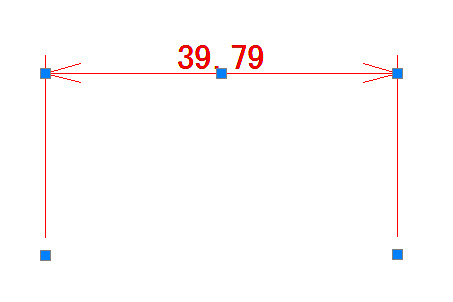

4. 寸法線の端点にグリップ点が表示され、寸法線の通過点や、始点および終点の位置を変更できます。


• 「矩形グリップ点モード」は図脳RAPIDPROのみの機能です。図脳RAPIDにはありません。図脳RAPIDの場合は、右クリックメニューに[矩形グリップ点モード]が表示されません。
