ご使用中のPDFビューアにより、図脳CADで出力したPDFで文字/寸法文字/引出文字が表示されないケースが報告されています。
以下の作業を行っていただいた後、再度PDF出力を行い、文字などが表示されるようになるかご確認ください。
- 本設定変更により、PDFファイルの容量が設定変更前より大きくなります。

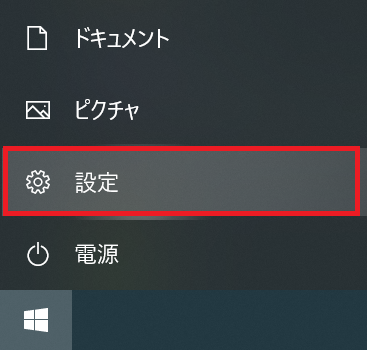

- Windowsのスタートメニューをクリックし、[Windowsシステムツール]-[コントロールパネル]をクリックします。
※Windows11の場合は、Windowsのスタートメニューをクリックし、[すべてのアプリ]-[Windowsツール]をクリックすると、[Windowsツール]が表示されます。[コントロールパネル]をダブルクリックします。 - [コントロールパネル]が表示されます。

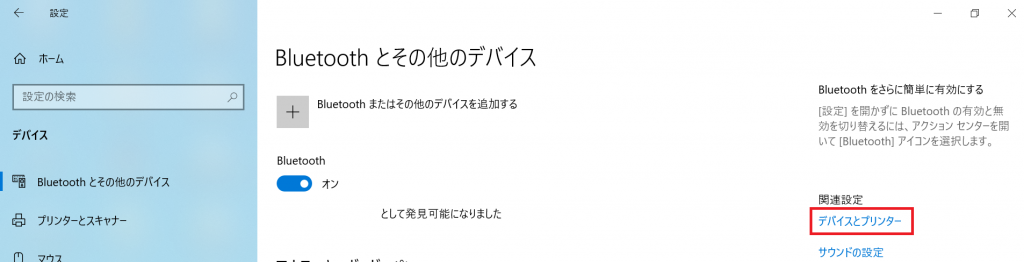

[デバイスとプリンターの表示]（または[デバイスとプリンター]）をクリックします。
- プリンタの一覧が表示されます。

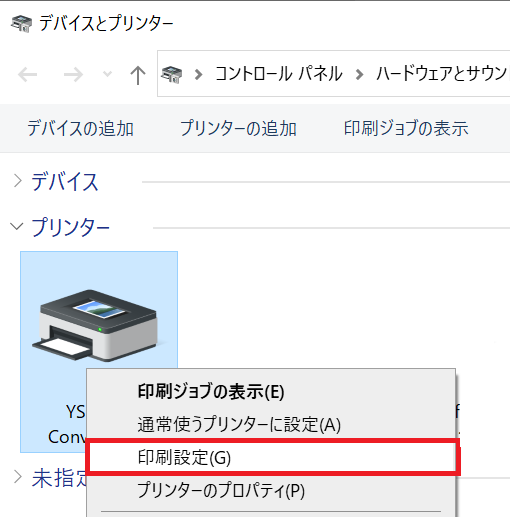

[YSS PDF Converter XP]を右クリックして[印刷設定]をクリックします。
※Windows11の場合は、[プリンターとスキャナー]をクリックし、[YSS PDF Converter XP]をクリックして[印刷設定]をクリックします。

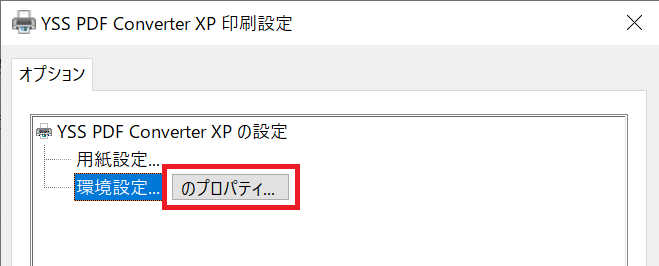

- [YSS PDF Converter XP 印刷設定]ダイアログボックスが表示されます。[環境設定…]をクリックして[のプロパティ]ボタンを押します。
- [規定値の設定]ダイアログボックスが表示されます。

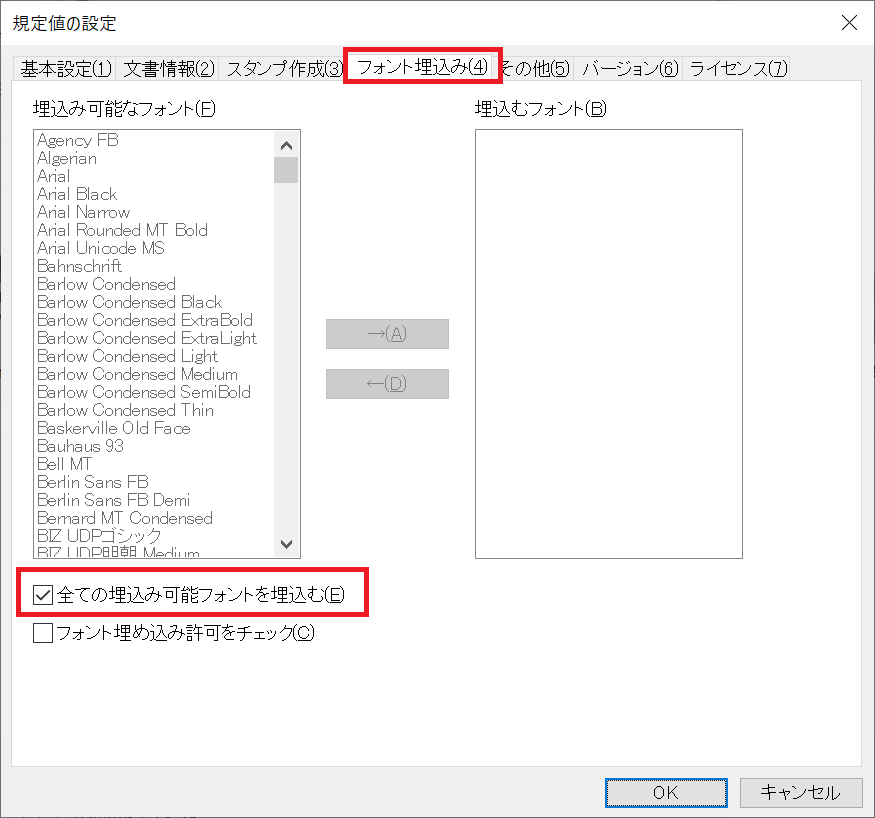

[フォント埋込み(4)]タブをクリックします。 - [全ての埋込み可能フォントを埋込む]にチェックを付けます。
※『図脳RAPID20』シリーズ以降では、初期の設定では有効になっています（チェックが付いています）。
※『図脳RAPID19』シリーズ以前では、初期の設定では無効になっています（チェックが外れています）。 - [OK]ボタンを押します。
- [YSS PDF Converter XP 印刷設定]ダイアログボックスに戻ります。
[OK]ボタンを押します。 - 右上の[×]（閉じる）ボタンを押してすべての画面を閉じます。
- 図脳CADを起動してPDF出力する図面を開きます。
- [ファイル]-[ファイル出力]-[PDF形式]コマンドでPDF出力します。
- 保存されたPDFファイルをご確認ください。
