補助線の長さを指定するには

初期設定では無限補助線として作図されますが、以下の方法で長さを指定・制限できます。
作図範囲に合った長さにすることで、補助線を使った作図の計算精度が向上することがあります。

①指定した長さ（固定長）で補助線を作図する（図脳RAPIDPROのみ）

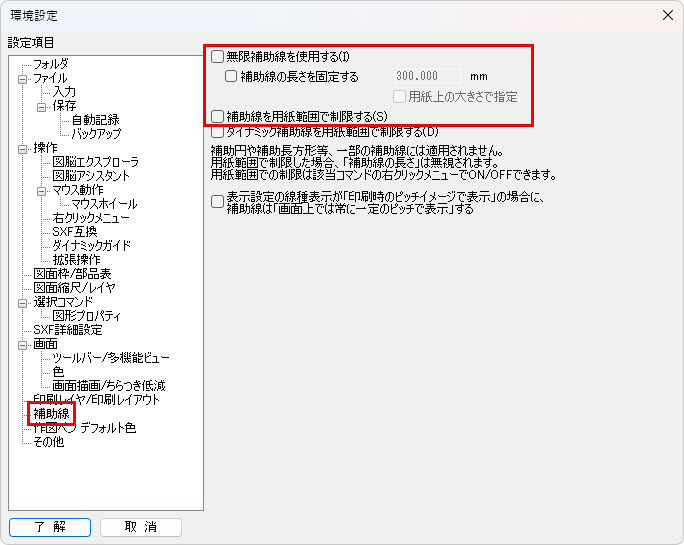

1. [設定]-[環境設定]コマンドをクリックします。
2. 左側の[設定項目]の[補助線]をクリックします。
3. 右側の[無限補助線を使用する]のチェックを外します。

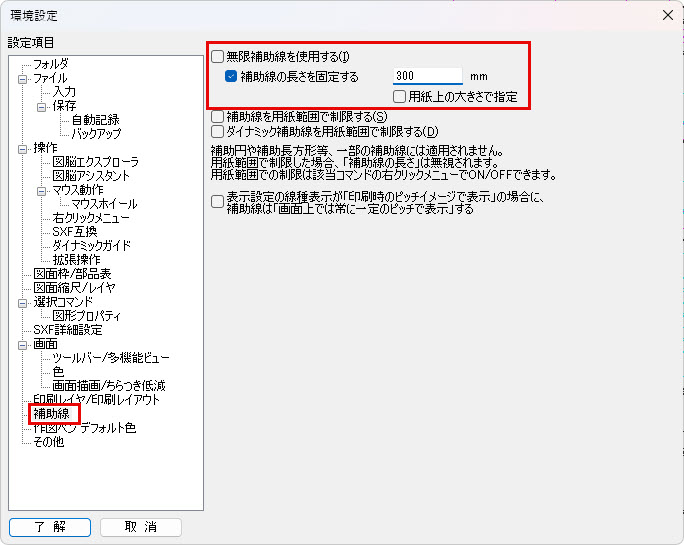

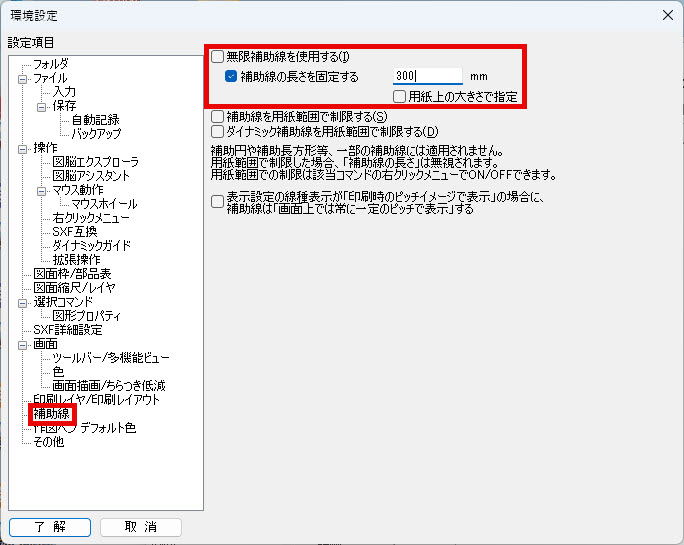

4. [補助線の長さを固定する]にチェックを付け、任意の長さ(mm)を入力します。

5. [了解]ボタンを押します。

• [無限補助線を使用する]にチェックを付けた場合は、補助線を作図するとき、無限補助線が作図されます。チェックを外した場合は、補助線を作図するとき、その下の[補助線の長さを固定する]で指定した長さの有限補助線が作図されます。

• [用紙上の大きさで指定]にチェックを付けた場合は、有限補助線の長さは用紙上の長さで指定します。チェックを外した場合は、有限補助線の長さは実寸上の長さを指定します。

②用紙枠の範囲内に補助線を制限する（図脳RAPIDPROのみ）

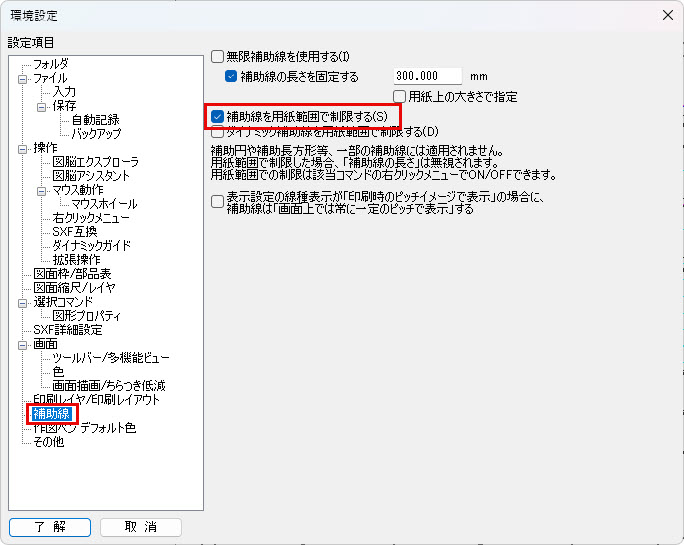

1. [設定]-[環境設定]コマンドをクリックします。
2. 左側の[設定項目]の[補助線]をクリックします。
3. 右側の[補助線を用紙範囲で制限する]にチェックを付けます。

4. [了解]ボタンを押します。

• [補助線を用紙範囲で制限する]にチェックを付けた場合は、「ベーシックレイアウト」を使用しているとき、現在の編集対象が「基本図」であっても、現在の表示対象の「ベーシックレイアウト」の用紙範囲で、補助線を制限します。「ベーシックレイアウト」を使用していないとき、現在の表示対象が「拡張レイアウト」や「基本用紙」（基本図）のときは、図面情報で設定された用紙範囲で、補助線を制限します。用紙外に伸びた補助線が輻輳することを防止できます。指示点が用紙外のとき、補助線が用紙に掛からなければ作図されません。
  チェックを外した場合は、用紙による補助線の長さの制限を行いません。

③任意の位置（始点と終点）を指定して作図する （図脳RAPID/図脳RAPIDPRO）

各種補助線コマンドの実行中、右クリックメニューの[有限補助線]にチェックを付けると、始点と終点を指示して作図できます。

例）[水平補助線]コマンドの場合

1. [補助]-[水平補助線]コマンドをクリックします。
2. 右クリックメニューの[有限補助線]をクリックしてチェックを付けます。

3. メッセージバーに[Y座標を指示してください]と表示されます。Y座標を指示します。

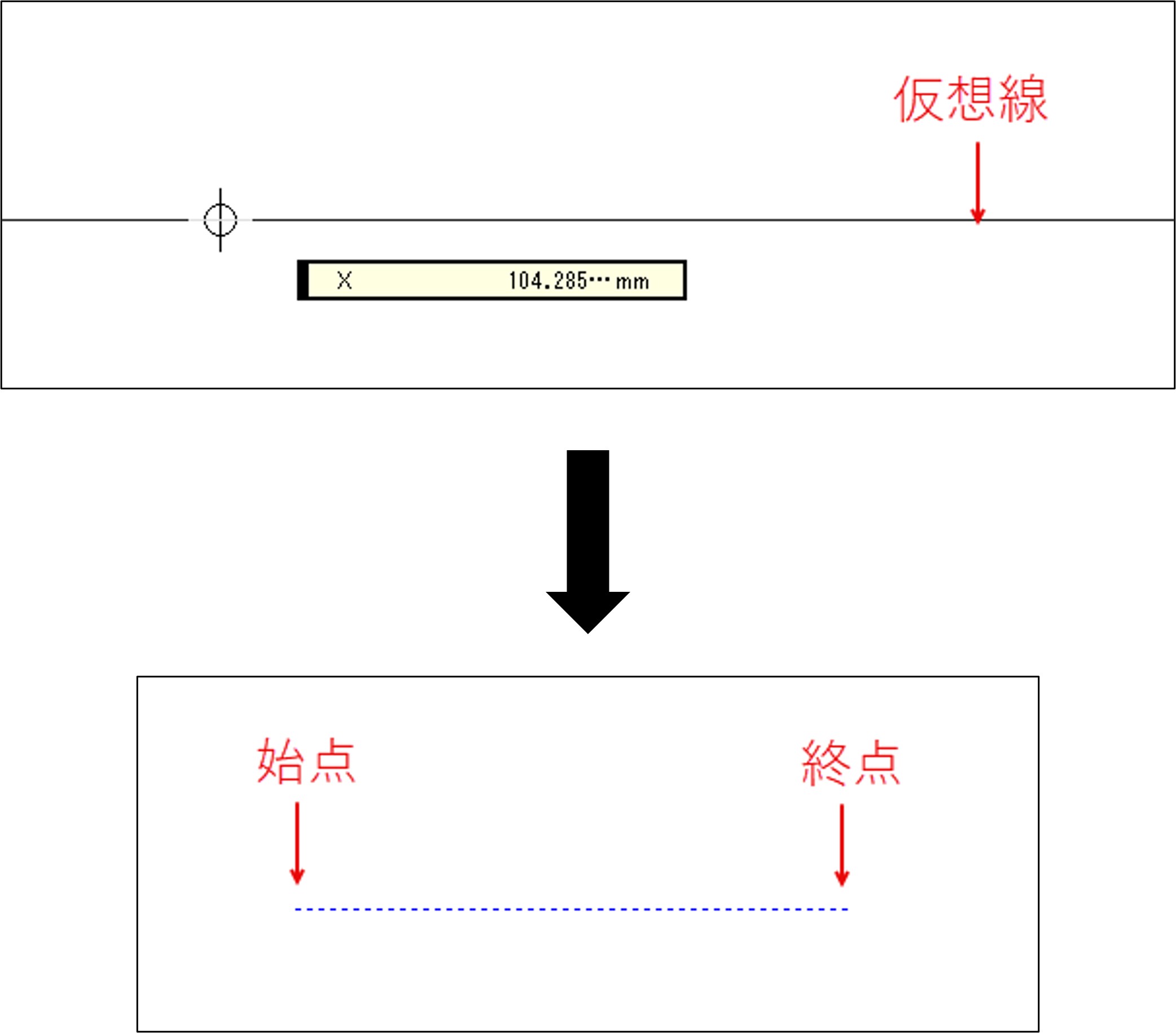

4. 手順3で指示した位置（作図する補助線の通過位置）に仮想線が表示されます。
   メッセージバーに[始点を指示してください]と表示されます。始点を指示します。
5. メッセージバーに[終点を指示してください]と表示されます。終点を指示します。
6. 任意の長さの有限補助線が作図されます。


【補足：設定の違いと優先順位】

• [環境設定]コマンドの[無限補助線を使用する]：今後の作図におけるデフォルト（基本設定）を「無限」にするか「固定長」にするかを切り替える設定です。
• 右クリックメニューの[有限補助線]：コマンド実行中にその場で（一時的に）「任意の長さ（始点・終点指示）」で作図するかどうかを切り替える設定です。

※[環境設定]コマンドで[無限補助線を使用する]にチェックを付けていても、右クリックメニューの[有限補助線]にチェックが付いていると、始点と終点を指示して任意の長さの有限補助線を作図します。
