CSV形式で作成した座標リストから部品を自動配置するには

CSV形式で作成した座標リストの座標値を読み込んで、部品を自動で配置することができます。

サンプルは下記フォルダに保管されています。
C:\Users\Public\Documents\CADDATA\TOOL\SampleData
・座標リスト：PartsSampleData.csv　
・部品ファイル：PartsSampleData.zspxz

1. あらかじめCSV形式で座標リストを作成します。
   ※書式は「X座標値,Y座標値」になります。
   ▼サンプル（PartsSampleData.csv）の場合

2. [ツール]-[CSV→部品配置ツール]コマンドをクリックします。
   ※[CSV→部品配置ツール]コマンドが表示されていない場合は、「[CSV→補助点描画ツール][CSV→座標指定描画ツール][CSV→部品配置ツール]コマンドがメニューに表示されない場合の対処方法」をご参照ください。

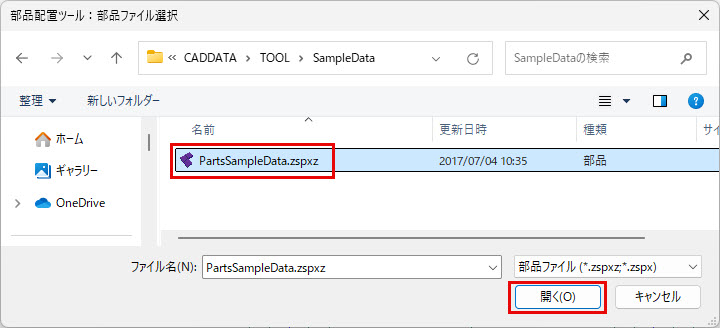

3. [部品配置ツール：部品ファイル選択]ダイアログボックスが表示されます。
   配置する部品を選択して[開く]ボタンを押します。

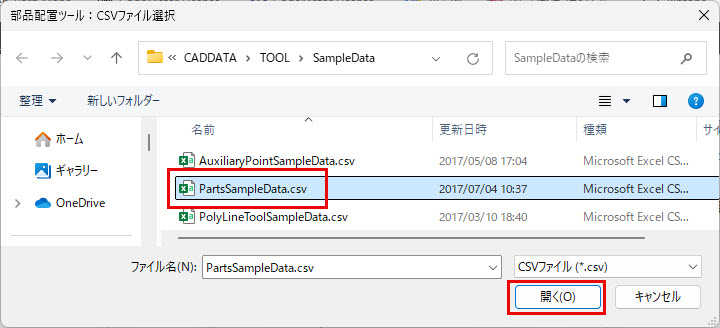

4. [部品配置ツール：CSVファイル選択]ダイアログボックスが表示されます。
   手順1の座標リスト（CSVファイル）を選択して[開く]ボタンを押します。

5. CSVファイルが書式通りであれば、手順3で選択した部品が配置されます。

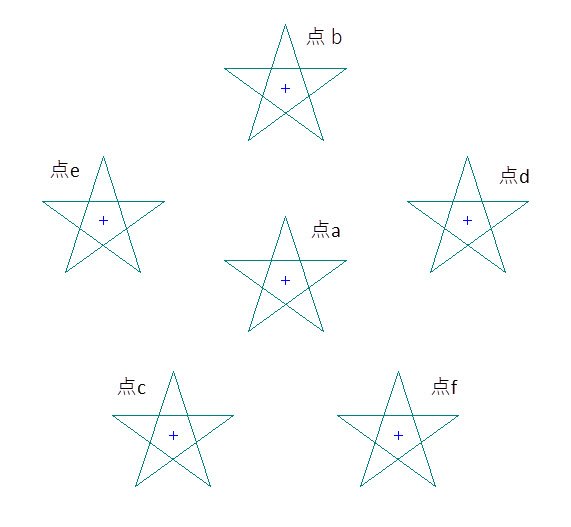

   ▼サンプルの場合


• このコマンドは図脳RAPIDPROのみの機能です。図脳RAPIDにはありません。
