面取り/角丸めした箇所を元の角がある状態に戻すには

  1. [編集]-[詳細編集]-[コーナー編集]-[一括図形接続]コマンドをクリックします。
  2. [一括図形接続]ダイアログボックスが表示されます。削除したい項目([面取り削除]または[角丸め削除])にチェックを付け、面取り幅または丸め半径を入力し、[了解]ボタンを押します。
  3. 削除したい面取り/角丸め図形が含まれるように範囲選択します。
  4. 選択が合っているか、また追加図形があるかどうか確認のダイアログボックスが表示されますので、[完了]ボタンを押します。
    ・[設定]-[選択設定]コマンドの[選択法]タブの[操作]欄で[選択確認を行う]のチェックを外すと、確認操作を省略できます。この場合は、右クリックメニューの[選択終了]をクリックすると選択を完了します。

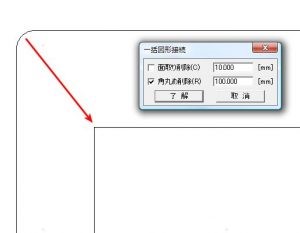

・指定したサイズよりも小さい面取り/角丸めは、すべて削除されます。【図-1】


画像一覧

【図-1】
