一つの引き出し線に二つの公差
質問中

製品タグ

図中の引き出し線に例えばφ10深さ10などと指示するとき、公差文字コマンドから穴径の公差を追加した後に深さの公差を追加しようとしても前に入力した穴径公差を修正するような動作になるので、同じ文中に二つの公差を入れられる方法はありますか?


タグ:

回答数: 3
閲覧数: 42
投稿日: 2026年03月16日

回答3件

No.1

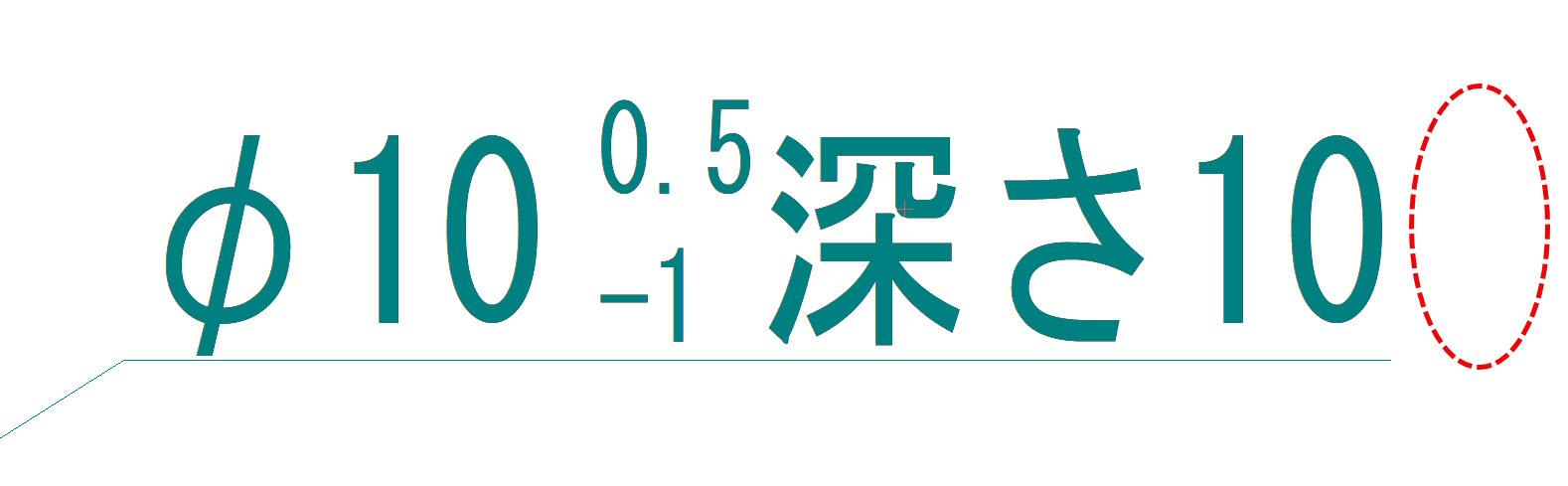

こんな感じで引出線を作成されていて、赤丸の所にも別の公差を追加したいということでしょうか?

たしかに、1か所しか公差は追加できなさそうですね。。。

1つ星2つ星3つ星4つ星5つ星 (まだ評価がありません)
読み込み中...
投稿日: 2026年3月18日 4:39 PM
No.2

返信ありがとうございます。そういうイメージです!

まあ、横着しなければ良いだけなのですが、地味に不便だなと思ってしまったので質問させていただきました。

既存のコマンドでは難しそうですね。

1つ星2つ星3つ星4つ星5つ星 (まだ評価がありません)
読み込み中...
投稿日: 2026年3月24日 10:09 AM
No.3

引出し文字を2段表記にするとそれぞれの文字に公差が付けられました。

1つ星2つ星3つ星4つ星5つ星 (まだ評価がありません)
読み込み中...
投稿日: 2026年4月8日 5:57 PM
