連続斜め寸法について

質問中

25507733

[連続統合寸法]コマンドの距離寸法（キーボードから[Shift]キーを押しながらマウスを動かしてクリック）を使用するといかがでしょう？

複数の指定した点に寸法線を作図するには（https://caduser.photron.co.jp/faq/9453/）

broabi

25507733様

ご対応ありがとうございました。

連続統合寸法ですか、これだと寸法線引けますね。ありがとうございました。

寸法線は線の角度に追従して斜めに表示されないのでしょうか？

25507733

連続斜め寸法でできました！

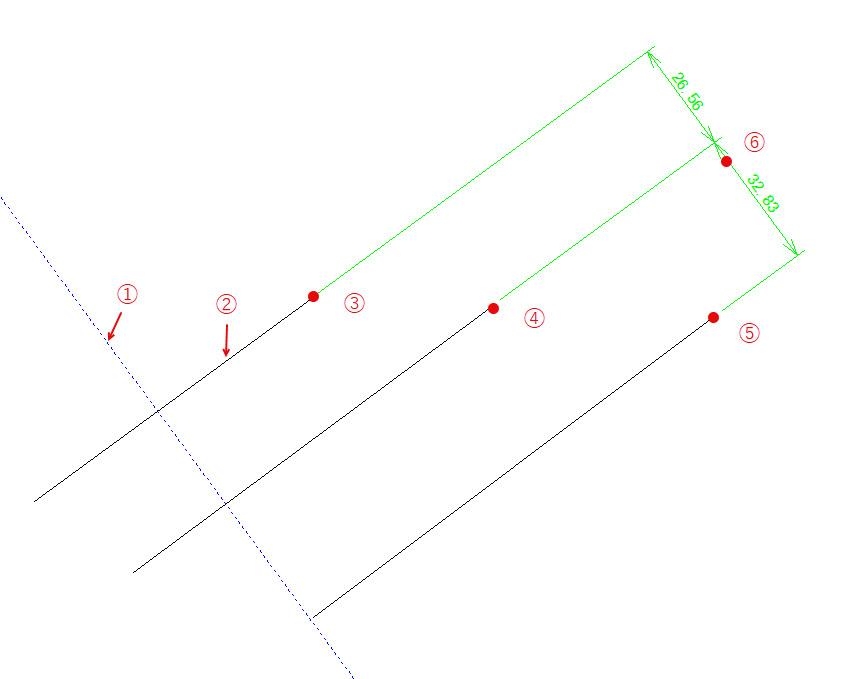

こうすればどうでしょう？？

連続斜め寸法コマンドクリック
↓
寸法線の角度を持つ図形①をクリック
↓
引出線の角度を持つ図形②をクリック
↓
始点③クリック
↓
次点④、⑤クリック
↓
Enter
↓
通過点⑥クリック
↓
了解ボタン

broabi

25507733様

返信遅れました。

詳しい手順と図まで作成いただきありがとうございました。

とてもわかりやく有難く頂戴いたしました！
