図形の中間点などを部分的に消すには

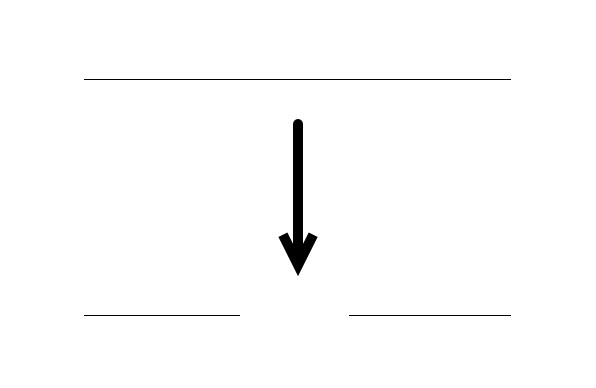

[中抜き切断]コマンドで1つの線分を2つに分割してさらにその間をあけることができます。

1. [編集]-[詳細編集]-[トリミング]-[中抜き切断]コマンドをクリックします。
2. 部分的に消去したい図形を選択します。（選択方法は１図形のみ）
3. 消去したい部分の開始点／終了点を指示します。


• 右クリックメニューの[交点認識]にチェックを付けると、中抜き切断する図形要素上に他の図形要素との交点がある場合、その交点を自動的に認識して切断を行うことができます。
