作図した連続寸法線に寸法補助線を追加するには

1. [編集]-[詳細編集]-[寸法線]-[寸法端点追加]コマンドをクリックします。

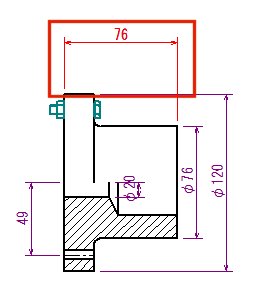

2. 通過点を追加したい寸法線を選択します。【図-1】

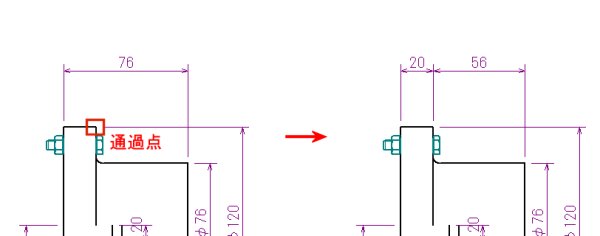

3. 通過点となる引出位置でクリックします。【図-2】

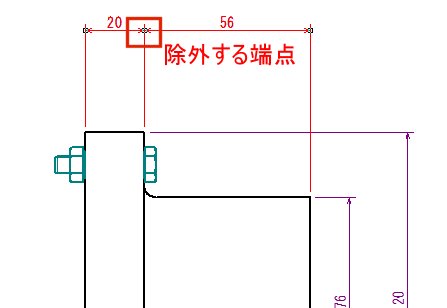

・通過点を除外したい場合は、[編集]-[詳細編集]-[寸法線]-[寸法端点除外]コマンドをクリックして、連続寸法線を選択します。□マークのところをクリックすると端点が除外されます。【図-3】
