作図した連続寸法線に寸法補助線を追加するには

対象製品

  1. [編集]-[詳細編集]-[寸法端点]-[追加]コマンドをクリックします。
  2. 通過点を追加したい寸法線を選択します。【図-1】
  3. 通過点となる引出位置でクリックします。【図-2】

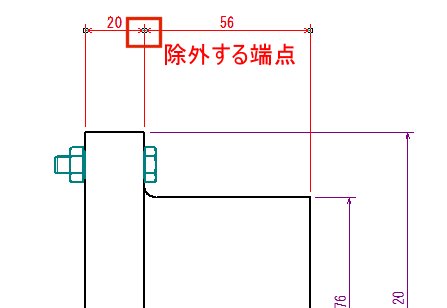

・通過点を除外したい場合は、[編集]-[詳細編集]-[寸法端点]-[除外]コマンドをクリックして、連続寸法線を選択します。□マークのところをクリックすると端点が除外されます。【図-3】


画像一覧

【図-1】
【図-2】
【図-3】
